Tornos CNC

⦁ APRESENTAÇÃO:

CHK (ECO)

Torno Inteligente CNC

As máquinas-ferramentas inteligentes podem alcançar uma operação inteligente, programação inteligente, manutenção inteligente e gestão inteligente.

CHK46 é um produto econômico adequado para as necessidades de processamento de pequenas peças no hardware, banheiro, fechaduras e outras indústrias

• Servo motor principal GSK
• eixo único
• pinça hidráulica
• parafuso guia chinês
• ferramentas tipo gangue no cabeçote móvel

Principais Componentes:

	Fuso: O binário máximo pode atingir os 105 Nm
	Guia linear, parafuso de esferas A velocidade de movimento mais rápida de dois eixos: 24m/min
	Estação hidráulica: Grande volume, boa dissipação de calor, baixa taxa de falha
	Estrutura da cama: cama inclinada de 75°

 CNC: GSK

GSK980TA(GSK 980TD)/DA98

⦁ Parâmetros Técnicos

Configuração opcional

• Mandril oco de 6”

IT

A série iT de tornos CNC horizontais é adequada para o processamento de todos os tipos de peças axiais grandes e curtas e pode transformar características geométricas, como faces de extremidade e sulcos de face de extremidade, roscas de furo externo e interno, ranhuras e superfícies de revolução. Ele pode atender aos requisitos de processamento de alta eficiência, grande volume e alta precisão para peças rotativas em indústrias como automóveis, rolamentos, máquinas de construção e metais não ferrosos.

Alta rigidez

• A análise de elementos finitos otimiza a estrutura de toda a máquina
• A cama é feita de peças fundidas de alta qualidade, e o arranjo das nervuras é razoável
• Está equipado com grande vão e fuso de alto torque para melhorar a rigidez de corte
• Processo de raspagem de precisão para melhorar a rigidez da conexão

Alta eficiência

• Equipado com servo poste de ferramenta, o tempo de indexação é curto e a eficiência de mudança de ferramenta é alta
• Acionamento do servomotor de dois eixos, alta velocidade de travessia rápida
• Grande projeto de porta de descarga de chip, remoção eficiente de chip
• Projeto humanizado, operação e manutenção convenientes

Alta estabilidade

• Estrutura de alimentação de suporte duplo para processamento estável
• Equipado com parafuso de trilho guia de alta qualidade, operação estável
• Estágio de cauda integral com peças simplificadas e alta estabilidade
• Indicadores quantitativos de processo, rigorosos padrões de inspeção

Principais Componentes:

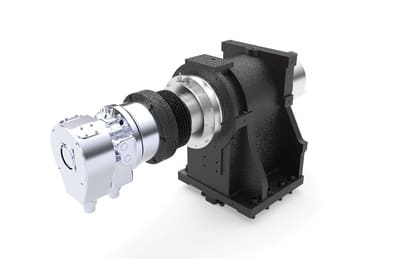

	Unidade fusiforme superior do tipo manga Adota rolamentos importados com grande envergadura de rolamentos que atendem aos requisitos de alta rigidez, alto torque e alta precisão, além de serem fáceis de instalar e manter. É fácil realizar o processo de raspagem para a importante superfície da junta, para garantir a rigidez de contato

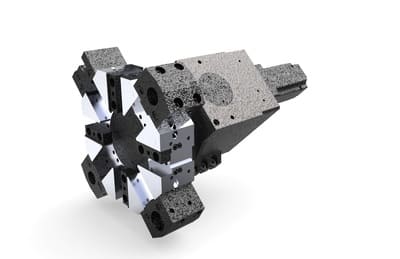

	Servo torre (8 posições) O servo motor é usado para controlar a rotação de precisão da panela, e o tempo de troca da ferramenta é de apenas 0,4s, rápido e de alta eficiência. Fecho hidráulico e rigidez forte

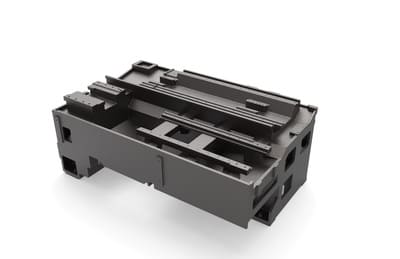

	A cama é feita de ferro fundido de alta qualidade, e a cama é inclinada a 45 °, tem um bom efeito de remoção de cavacos

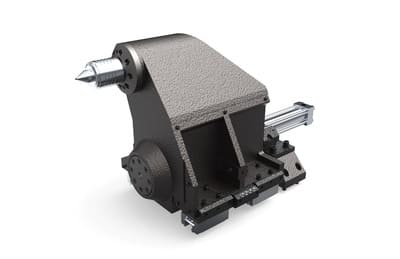

	Caudal hidráulico O tailstock é equipado com guia-caminho linear, que é acionado e apertado pela potência hidráulica como um todo, simplifica muito a estrutura do tailstock e a baixa taxa de falha

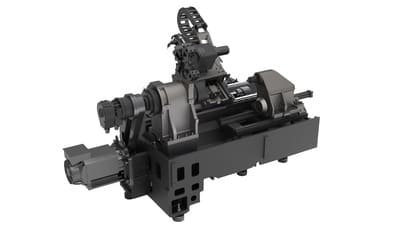

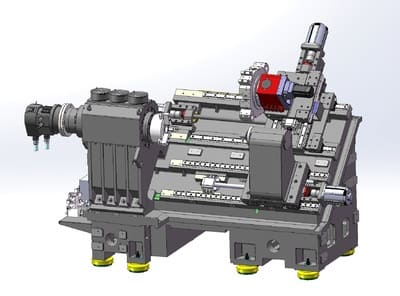

	Análise de elementos finitos Use um software de análise de elementos finitos para analisar a estrutura de toda a máquina e melhorar a rigidez da máquina.
	Alta rigidez, fácil de remover chips A fundição de alta qualidade é adotada, disposição razoável e boa rigidez. Grandes orifícios de remoção de cavacos são dispostos sob a cama, funciona bem.

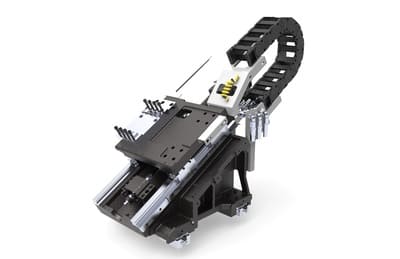

	Estrutura de alimentação Adota a guia-guia linear e a guia-guia do eixo X tem maior extensão (cerca de 35%), melhor rigidez, estabilidade e vida útil do guia-guia Pré-alongamento da estrutura no eixo X, melhorar a estabilidade da precisão do processamento. Sela de 30°lei, centro de gravidade inferior, corte estável do heave
	Estação hidráulica importada Estrutura compacta, alta estabilidade, baixa taxa de falha

⦁ Parâmetros

  - CNC: FANUC ou SIEMENS

Fanuc 0i-MF plus tape (1)/ 0i-TF

Siemens 828D / 840D

Precisão, alta velocidade, maior vida útil e baixo consumo.

T5

TORNO da série T5

O T5 tem vantagens profissionais no campo de eixos, como gaiolas de esferas, turbocompressores, semieixos, eixos de engrenagem e motores de bomba de água.

Os tornos CNC horizontais da série T5.1-Q têm uma pegada pequena e são adequados para usinagem de alta precisão de várias peças de pequeno porte, atendendo efetivamente às necessidades de processamento de indústrias como automóveis, rolamentos, hardware e tratamento médico.

Os tornos CNC horizontais da série T5.2-Q são adequados para o processamento de várias peças de eixo e disco, atendendo efetivamente às necessidades de processamento de gaiolas de esferas, fusos de automóveis, eixos de motor, semieixos, eixos de engrenagem, elevadores de válvulas e outras peças.

A parte de alimentação do torno CNC horizontal da série T5.2-S adota uma estrutura de trilho rígido com forte rigidez. É adequado para o processamento manual de várias peças de eixo e disco e pode efetivamente atender às necessidades de processamento de peças em indústrias como automóveis, rolamentos e máquinas de construção.

Os principais componentes

	Adicionar configuração de fuso motorizado A precisão da repetibilidade do eixo C aumentou 12 vezes de 12" para 0,94" O tempo de desaceleração da velocidade do fuso é aumentado em 1,8 vezes e o consumo de energia é economizado em cerca de 20% A raspagem do cabeçote aumenta a rigidez de contato Reduza as etapas de transmissão, elimine o momento de flexão da correia e melhore a precisão e a confiabilidade. Alta eficiência, economize energia e consumo de ferramentas de corte
	Leito de máquina de alta rigidez O layout da estrutura de reforço em forma de U é adotado internamente. Através da análise de elementos finitos, a deformação na mesma posição é reduzida em 53%
	Parafuso de chumbo pré-estiramento Adicione estrutura impermeável labirinto, para garantir o efeito de impermeável e à prova de óleo, reduzir o mau efeito dos mares ao mesmo tempo. Adicione estrutura de pré-alongamento, sem aquecimento, a precisão é estável dentro de 0,01 mm.
	Selim de resistência à curvatura Otimize a extensão e a estrutura da guia, a rigidez aumentou em 50% Os dois blocos deslizantes conectados entre si para aumentar a rigidez do selim Aumente o tamanho das ferramentas em 25%, aumente a rigidez
	Separando o tailstock anti-vibração A base está conectada com o bloco deslizante, alta estabilidade Otimizado como caudal de separação, fácil para ajuste de precisão O módulo de fuso pequeno é opcional para processamento pesado Alta precisão e eficiência do servo tailstock
	Servo ferramenta post (8 posições) Estrutura simples, alta rigidez, translocação rápida Ferramentas próximas mudam o tempo: 1.4s
	Transportador de cavacos Grande porta de evacuação de chip, evacuação de chip suave Estrutura dividida, fácil de desmontar para manutenção
	Estação hidráulica importada Estrutura compacta, alta estabilidade, baixa taxa de falha

⦁ Parâmetros

 - CNC: FANUC ou SIEMENS

Fanuc 0i-MF plus tape (1)/ 0i-TF

Siemens 828D / 840D

Precisão, alta velocidade, maior vida útil e baixo consumo.

T6 VERTICAL

Torno vertical T6

As máquinas-ferramentas inteligentes i5 podem alcançar uma operação inteligente, programação inteligente, manutenção inteligente e gestão inteligente.

O T6 pode completar eficientemente o poderoso corte de peças de eixo curto e disco, como discos de freio, cubos de roda, rolamentos grandes, etc.

• Alta rigidez
• Grande torque: o torque máximo de usinagem excede 1300Nm
• Alta estabilidade

Estrutura

Os principais componentes

	Fuso Alta rigidez, alto torque, o torque máximo pode chegar a 1311Nm Alta precisão, fácil de instalar
	Estação hidráulica Estrutura compacta, manutenção conveniente, alta estabilidade e taxa de falha extremamente baixa
	Servo ferramenta post Estrutura simples, alta rigidez, translocação rápida Ferramentas próximas mudam o tempo: 1.4s
	estrutura da cama Boa rigidez, grande orifício de cavaco é organizado sob a cama, e o efeito de corte é bom
	Guia de parafuso de esfera linear importado Alta rigidez Boa dinâmica e precisão Velocidade de travessia rápida: 30m/min

 - CNC: FANUC ou SIEMENS

Fanuc 0i-MF plus tape (1)/ 0i-TF

Siemens 828D / 840D

⦁ Parâmetros

Precisão, alta velocidade, maior vida útil e baixo consumo.
