Descrição do Produto:
A máquina de solda a laser por transmissão óptica de fibra é um equipamento de solda a laser que acopla os feixes de laser de alta energia na fibra óptica, após transmissão de longa distância, e depois transformados em luzes paralelas através de um espelho colimador para se concentrar na peça de trabalho para implementar a soldagem.
É mais flexível implementar a transmissão flexível de soldagem sem contato para aqueles que são difíceis de soldar. O feixe de laser pode realizar a separação do espectro em tempo e energia, pode ser processado em vários feixes ao mesmo tempo, pois a soldagem mais precisa fornece as condições.
| PARÂMETROS: | |
|---|---|
| Potência do laser: | 1.000W ou 1.500W |
| Comprimento de onda central: | 1080nm |
| Estabilidade de potência de saída: | ＜ 3% |
| Frequência do laser: | 50Hz-5KHz |
| Faixa de potência ajustável: | 10-100% |
| Qualidade do feixe: | 1.1 |
| Ambiente operacional ideal Temperatura: | 0-40 ° C, umidade 20% -80% |
| Demanda de eletricidade: | 1.000W (AC220V / 10A), 1.500W (AC220V / 23A) |
| Comprimento da fibra de saída: | 5 metros |
| Método de refrigeração: | chiller interno de água |
| Sistema de controle a laser: | Tela Touch Screen |
| Controlador de segurança portátil: | Evita emissão acidental de laser |
| Dimensões: | 104 x 60 x 120 cm |
| Peso: | 200kg |
Espessura Recomendada:
| Espessuras: | 1.000W | 1.500W |
|---|---|---|
| Aço Carbono | 3 | 4 |
| Aço Inox | 2,5 | 3 |
| Alumínio | 1,5 | 2,5 |
| Latão | 1,5 | 2,5 |
| Aço Galvanizado | 1,8 | 3 |
Essa é a espessura que pode garantir uma penetração de soldagem única (em 1 passada), se você deseja soldar materiais mais espessos(até 1 ou 2mm a mais da espessura recomendada), pode soldar continuamente com adição de cordão.
Peças com distância de união superior a 0.5 mm ou desalinhadas, devem ter adição de cordão do mesmo material soldado (1mm de diâmetro).
- Segurança - possui controle de saída do feixe de laser, somente quando a cabeça de soldagem toca a superfície do metal, a máquina pode trabalhar, pode atender às normas de segurança CE e FDA, nível IV
- Baixo consumo - Seu consumo de eletricidade é de apenas 2 e 3 KVA em uma hora, esse é outro método antigo que não pode competir.
- Desempenho - a qualidade do feixe de laser é muito boa, a velocidade de soldagem é rápida, é mais do que 5 vezes a velocidade da máquina de solda a laser de transmissão de fibra óptica tradicional, a solda é fina, a profundidade é grande, o atarraxamento é pequeno, o a precisão é alta, pode atender plenamente às necessidades dos usuários em diferentes setores, e a soldagem é firme, lisa e plana.
- Conveniência - A cabeça de solda com cabo portátil é adequada para segurar. A máquina tem apenas uma caixa, que pode ser movida facilmente, não importa o tamanho do seu artigo, ela pode fazer o trabalho, a fibra da cabeça de solda padrão tem 5M de comprimento.
- Pequena dimensão - O projeto integrador reduz a dimensão da máquina. É adequado para todas as formas de transporte, inclui o expresso, por via aérea, por via marítima, por trem.
Utilização:

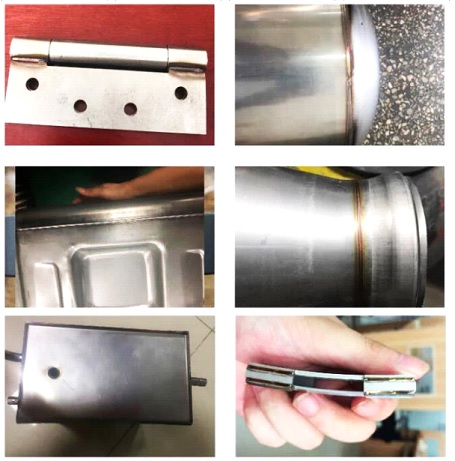

Usado na indústria de banheiros: juntas de tubulação de água, juntas de redutor, T, válvulas, indústria de baterias: baterias de lítio, baterias, soldagem a laser de eletrodos, indústria de vidros: aço inoxidável, liga de titânio e outros materiais para a fivela, estrutura e outras posições Soldagem de precisão, indústria de hardware: impulsor, chaleira, copo de água, tigela de aço inoxidável, sensor, diodo, liga de alumínio, bateria de telefone celular, maçaneta da porta, prateleira, etc.
Características:

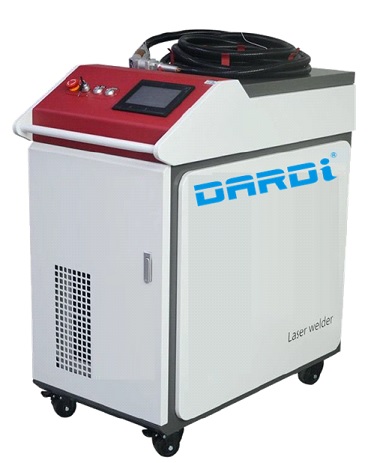

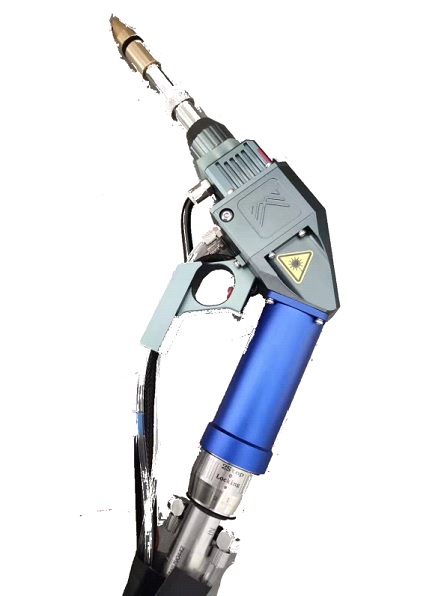

- Máquina tipo portátil com gerador e cabeçote de solda tipo “pistola”;
- Gerador laser fibra ótica com potência de 1.000 ou 1.500W (MAX);
- Máquina de solda contínua, muito mais veloz e precisa que outros métodos de solda;
Economia a de tempo pois não há necessidade de polimento após realização da solda;
- Comprimento do cabo da fibra de 5 m entre o cabeçote e o corpo da máquina facilitando a operação;
- Área de aquecimento pequena, boa qualidade de solda e menor deformação das peças de trabalho;
- Consumo de energia muito menor comparando com outros tipos de máquinas de solda do mercado;
- Com chiller de refrigeração à água específico para laser;
- 5 tipos de bicos de solda para diferentes aplicações de solda (angular, planas...), com 2 peças de cada;
- Sistema de manual de operação, com alimentação do arame feita pelo operador;
- Sistema de alimentação automática do arame de solda, de forma contínua e conforme demanda do cabeçote e arame (opcional disponível);
- Tela Touch Screen para maior facilidade e interação do operador;
- Acompanha 02 peças lentes de proteção;
- Acompanha 10 bicos de solda com diferentes diâmetros;
- As lentes duram 7 dias, dependendo do operador e condições. No sistema automático de alimentação, normalmente duram uma semana e no sistema manual um pouco menos que isso.
- Os gases a serem utilizados são o Argônio ou Nitrogênio. Para materiais que oxidam facilmente, recomenda-se utilizar argônio (não inclusos);
- Será necessário o uso de água deionizada no chiller (não incluso);
Detalhes do Produto:
OPCIONAL: Carregador Automático de cordão de solda.
