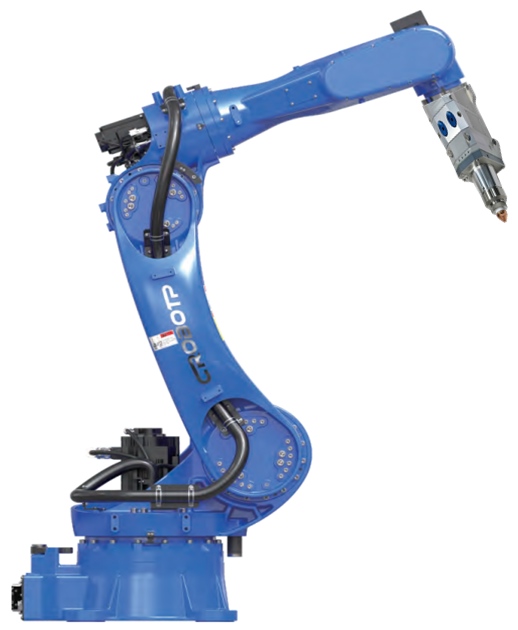

Máquina de Corte Laser 3D

6KW | 1.8m | 6 eixos | Fibra Ótica

1. CARACTERÍSTICAS TÉCNICAS

1.1 ROBÔ (Consultar outros modelos)

MODELO: CRP-RA18-20

Robô industrial de 6 eixos para aplicações de soldagem, corte e revestimento a laser. Composto por corpo principal e gabinete elétrico, equipado com pacote de software de soldagem a laser de fábrica.

Especificações do Robô:

Característica	Especificação
Modelo	CRP-RA18-20
Eixos	6
Capacidade de carga	20 kg

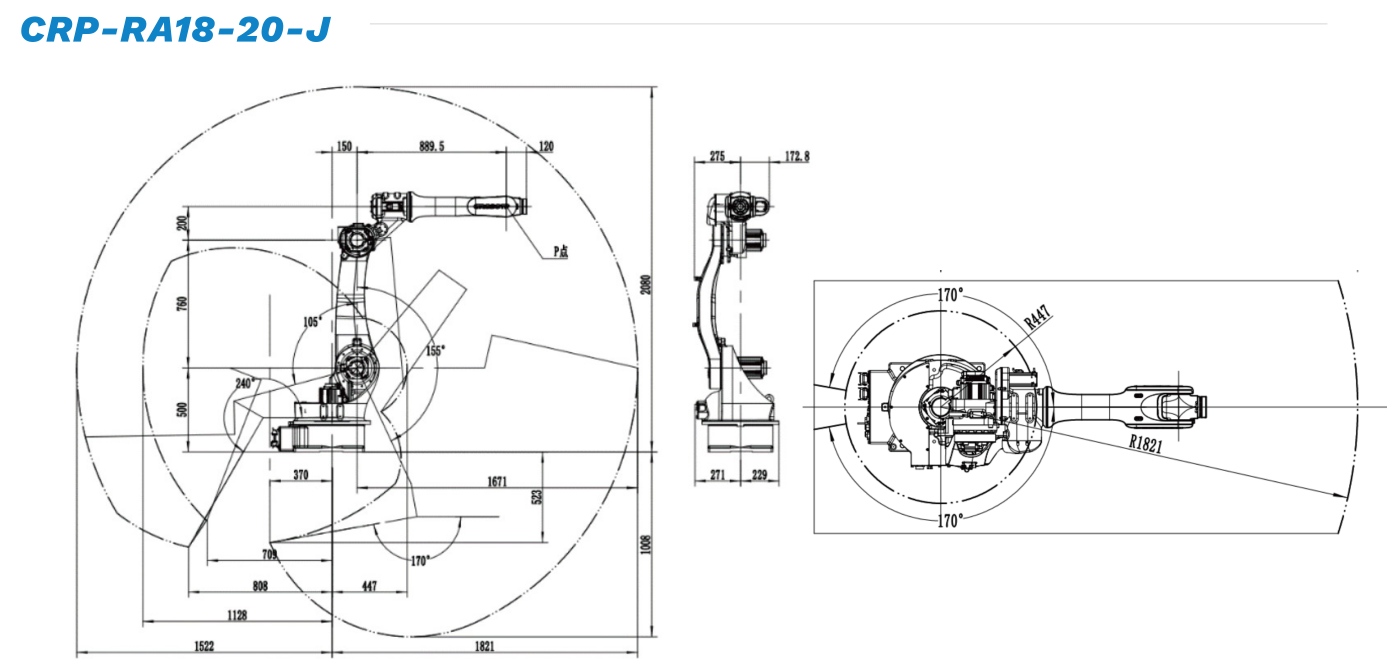

Raio de operação	1821 mm
Precisão de posicionamento de repetição	±0,05 mm
Ângulo máximo de cada eixo:
J1	165°~-165° (vertical/invertido), 30°~-30° (parede)
J2	-155°~105°
J3	-170°~240°
J4	-190°~190°
J5	-90°~110°
J6	-210°~210°
Velocidade máxima de cada junta:
J1	160°/s
J2	160°/s
J3	169°/s
J4	301°/s
J5	342°/s
J6	708°/s
Torque máximo permitido:
J4	55 N.m
J5	55 N.m
J6	24 N.m
Ambiente de uso	Temperatura: 0~45°, umidade: 20%~80% (sem geada)
Peso	288 kg
Instalação	Vertical / Invertido / Montagem na parede
Nível de IP	Corpo principal IP54 / Pulso IP67

Principais características do robô:

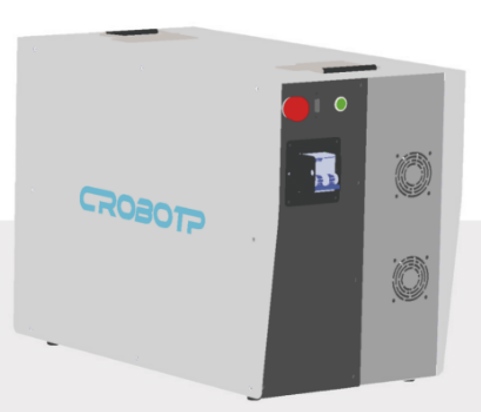

✓ Armário elétrico compacto e estável

Pequeno tamanho, pode ser colocado verticalmente ou horizontalmente. Fácil integração com caixa de mainframe de soldagem ou laser. Fonte monofásica 220V, não requer transformador. Acompanha UPS e suporta regeneração desligada.

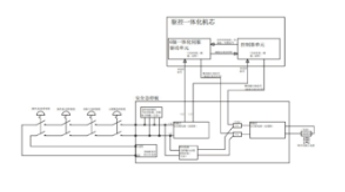

✓ Função anticolisão, alta segurança

Função anticolisão mecânica integrada para parada rápida em caso de colisão, evitando danos ao cabeçote do laser. Unidade de parada de emergência de hardware garante 100% da parada.

✓ Alta rigidez

Melhor estrutura mecânica e redutor para melhorar a rigidez do corpo, permitindo melhor desempenho de rastreamento de posição ao girar e mudar de postura.

✓ Alta precisão

Calibração de alta precisão para trajetória precisa e operação estável - atende requisitos de soldagem a laser e corte de pequenos círculos de 6mm.

✓ Programação rápida

Pendente de ensino vertical tipo E leve (apenas 325g), programação 30% mais rápida que tela horizontal. Suporta cabo de até 30 metros.

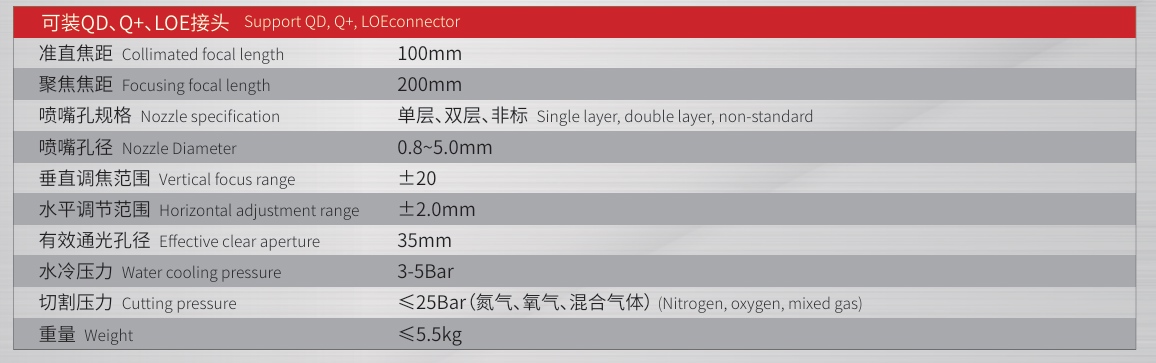

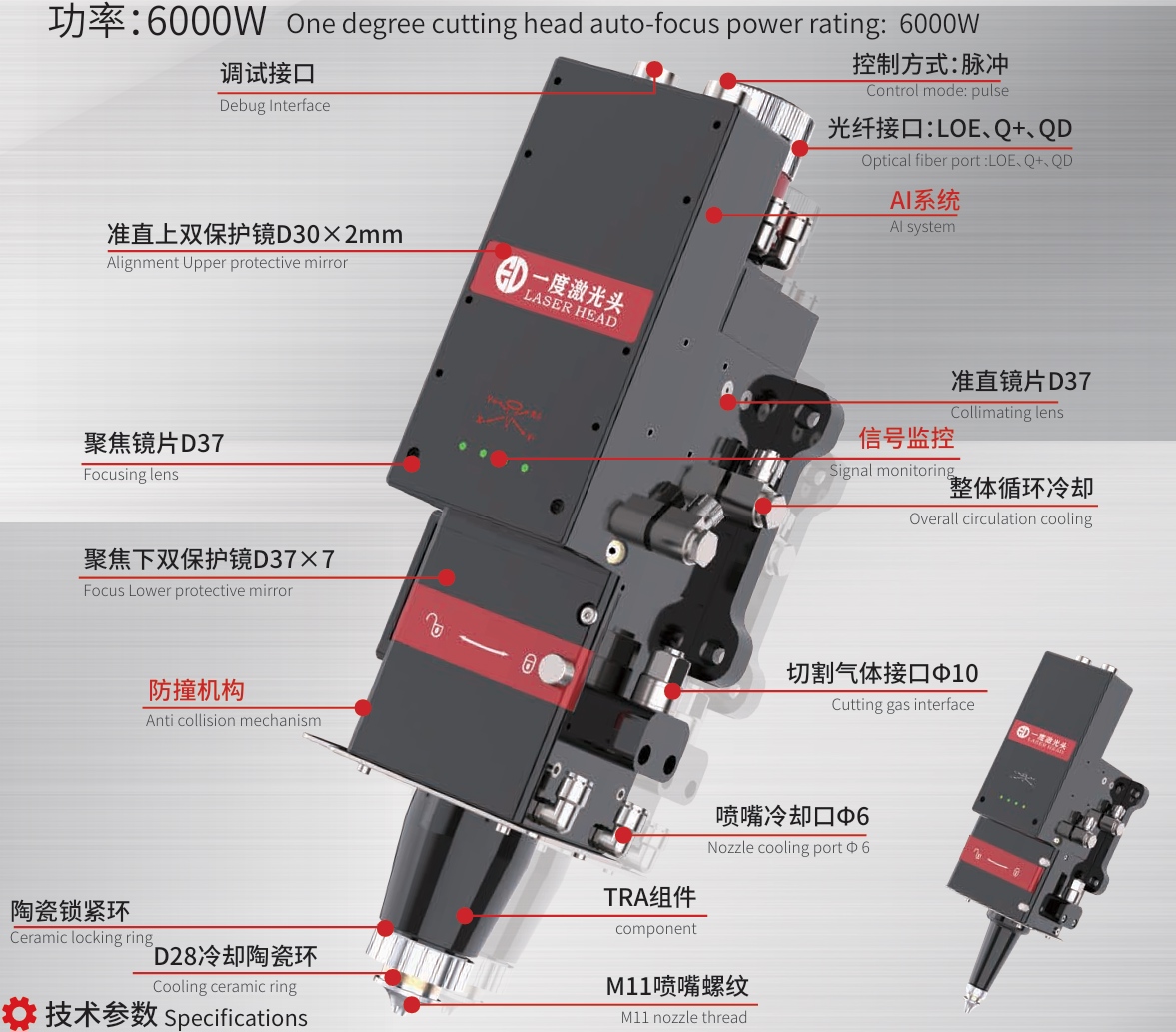

1.2 Kit de cabeça de corte a laser - Foco automático - Edo 6.0 Ospri

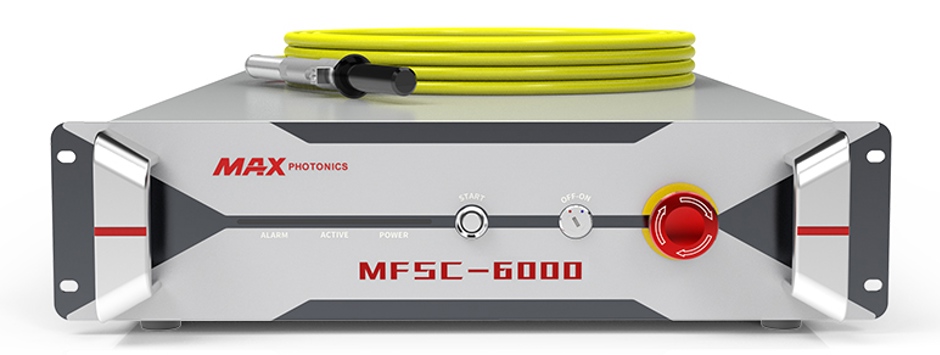

1.3 Ressonador Laser 6KW MAX (Consultar outros modelos)

O LASER DE FIBRA CW DE MÓDULO ÚNICO MFSC-6000W é um laser de fibra de alta potência com:

Alta eficiência de conversão eletro-óptica
Tamanho compacto
Boa qualidade de feixe
Livre de manutenção
Corte de alta velocidade de chapas finas
Corte de superfície brilhante de chapas médias e grossas
Aplicações em perfuração de metal, corte, soldagem - setores de nova energia, 3C e usinagem de precisão

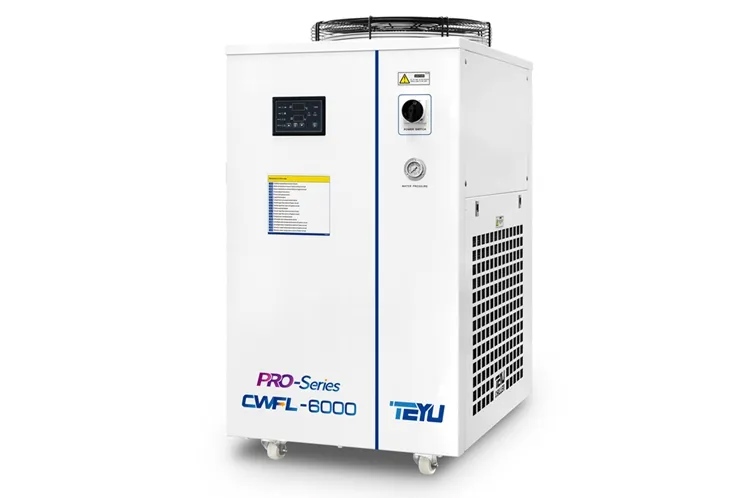

1.4 Refrigerador de água - S&A

O CWFL-6000 foi especialmente projetado para processos de laser de fibra de até 6 kW:

Circuito de refrigeração duplo (laser de fibra + óptica)
Faixa de controle de temperatura: 5°C ~ 35°C
Precisão de ±1°C
Comunicação Modbus-485
Certificações CE, RoHS e REACH

2. ITENS INCLUSOS

Corpo principal do robô RA18-20-J
Quadro elétrico G5A
Pendente de ensino vertical (cabo 6m)
Caixa de operação (2 unidades, cabo 5m)
Cabo de interconexão (5m)
Carretel de fio e suporte (compatível com dois eixos externos)
Cabeçote de corte laser Ospri Edo 6.0 com foco automático
Ressonador Laser MAX 6KW
Chiller S&A CWFL-6000

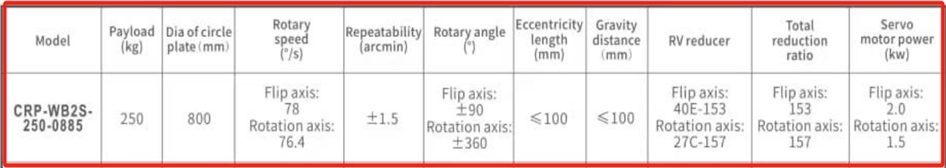

3. OPCIONAL - Mesa Horizontal Rotatória (2 eixos)

4. APLICAÇÕES PRINCIPAIS

Corte 3D de peças metálicas complexas
Soldagem a laser robotizada
Revestimento a laser (laser cladding)
Indústria automotiva e de autopeças
Setor de novas energias
Indústria 3C (computadores, comunicações, eletrônicos)
Usinagem de precisão
Ferramentaria e moldes

5. DIFERENCIAIS DO SISTEMA

Potência 6KW

Alta capacidade de corte para chapas grossas e alta velocidade em chapas finas.

Alcance 1.821mm

Grande área de trabalho para peças de diversos tamanhos.

Precisão ±0,05mm

Alta repetibilidade para processos críticos.

6 eixos de movimento

Flexibilidade total para geometrias 3D complexas.

Foco automático

Adaptação automática a diferentes espessuras e materiais.

Refrigeração independente

Circuito duplo para laser e óptica - estabilidade garantida.
