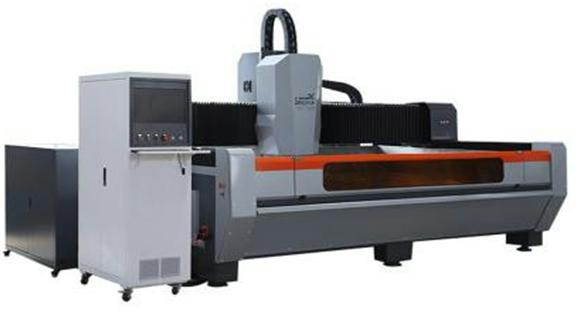

Centro de Usinagem de Vidro
(Corta, Fura, Pole)
12 mil RPM - Mesa 2500 x 1500mm
Troca de Ferramentas Automática (5)
1. Especificações
O centro de trabalho de controle numérico baseado em PC é dedicado ao processamento de vidro. As cabeças de corte podem ser movidas para a esquerda e para a direita, para cima e para baixo através da estrutura de ligação de três eixos controlada.
A base, as colunas e vigas são feitas de ferro pesado para garantir a estabilidade da máquina para operação a longo prazo.
O acionamento adota servo motor e o deslizamento adota trilho de guia linear importado de alta precisão para garantir o funcionamento, o controle deslizante e o fuso de esferas, o que garante o requisito de precisão durante a operação.
O conceito de design desta máquina é fornecer equipamentos econômicos para empresas de processamento profundo de vidro, a estrutura é o mais simples possível, mais funções são combinadas o máximo possível e a operação é o mais simples possível.
Característica:
- 3 eixos
- Centro de processamento de vidro totalmente automatizado
- Borda áspera, afiação fina, polimento
- Perfuração de vidro, fresagem de vidro
- Sistema de troca automática de ferramentas
- Resfriamento automático do fuso
- Sistema de lubrificação central automático
- Sistema automático de calibração de ferramentas
- Design compacto e compacto
- Excelente solução para porta de vidro, porta de chuveiro, produção de vidro automotivo
- Design estrutural extremamente robusto
- Tamanho da máquina: 4100*2560*2300mm
- Tamanho da mesa: 2500*1500mm
Velocidade:
- Corte: ~ 400 mm/min
- Polimento: 2.400 mm/min
- Tamanho máximo do moedor: 2350*1350mm
- Velocidade do motor: 12.000 RPM
- Motor e acionamento Sevo: YASKAWA
- Eletricidade: SIEMENS
- VOLTAGEM: 220V/60HZ, TRIFÁSICO
Opcionais Inclusos:
- Ferramentas: 6 peças
- Sugadores: 8 unidades
- Ar condicionado (no quadro elétrico)

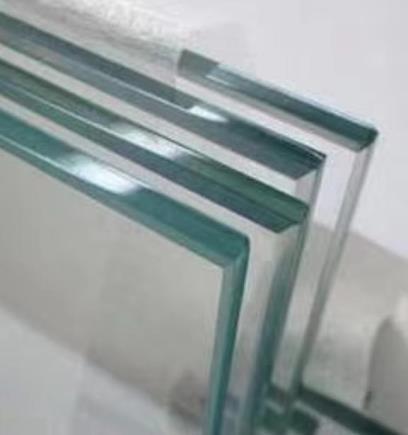

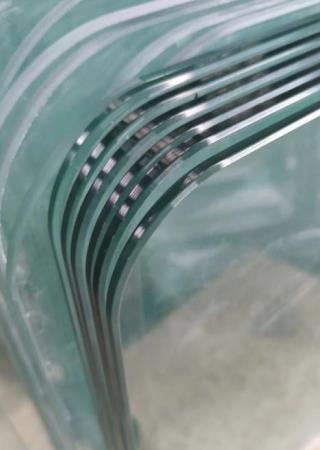

O centro de processamento de vidro CNC é projetado para processos de afiação, perfuração, fresagem e polimento para formas: retas e irregulares de vidro
retas e irregulares de vidro
Tabela de Especificações Técnicas
| ITEM | Detalhes |
|---|---|
| Cama da máquina | Cama para tratamento térmico pesado |
| Interno da estrutura da máquina | Meia tampa/projeto impermeável |
| Sistema de controle | QIXIN (ZNXU Especial projetado) |
| Fuso principal | DIAM θ150; RPM 12.000 Método de resfriamento: resfriamento a água Potência: 15kw |
| Tamanho da máquina | 4100*2650*2300MM |
| Conselhos sobre espaço físico | 5000*4000MM |
| N.W (quilograma) | 3000KG |
| Tamanho da tabela | 2500*1500MM |
| Viagens de trabalho | 2500 * 1500 * 380MM |
| Mini tamanho de moagem | 100*100mm |
| Tamanho máximo de moagem (roda φ150) | 2350*1350MM |
| Velocidade | Moedor <15M/MIN, polonês <6M/MIN |
| Material da mesa | Placa de alumínio |
| Peso da carga da mesa de trabalho | 450kg |
| Precisão de posição | 0,1 milímetros |
| Precisão de posição repetida | 0,1 milímetros |
| Servo motor | DELTA |
| TOTAL (KW) | 24kw |

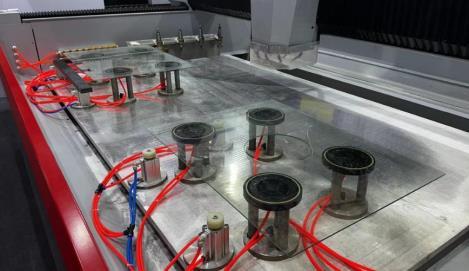

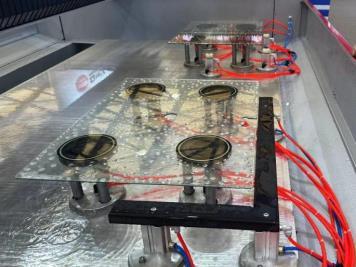

PROCESSAMENTO DE ESTAÇÃO DUPLA
Dois vidros podem ser carregados ao mesmo tempo. Por esse recurso, após o processamento do primeiro vidro, a máquina se reposiciona automaticamente para o segundo vidro. Graças a esse recurso, evitam-se perdas de tempo causadas pelo carregamento de vidro e o processamento de vidro em série aumenta na produção.

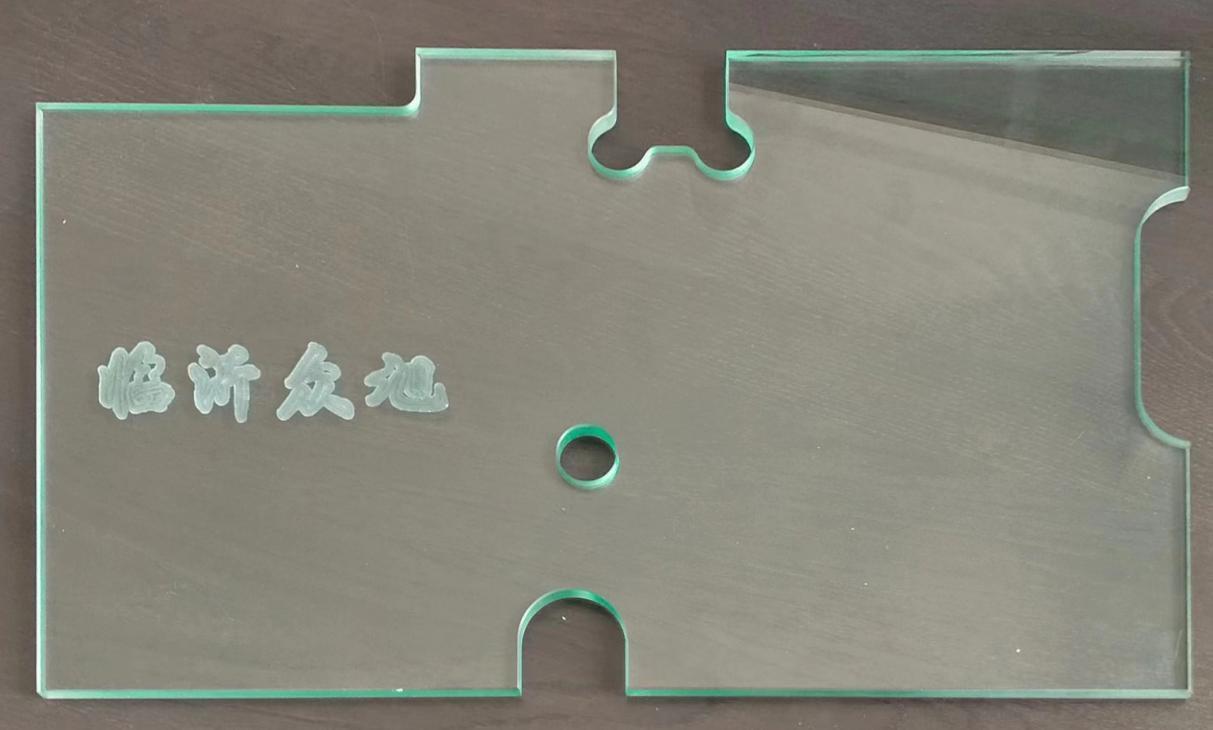

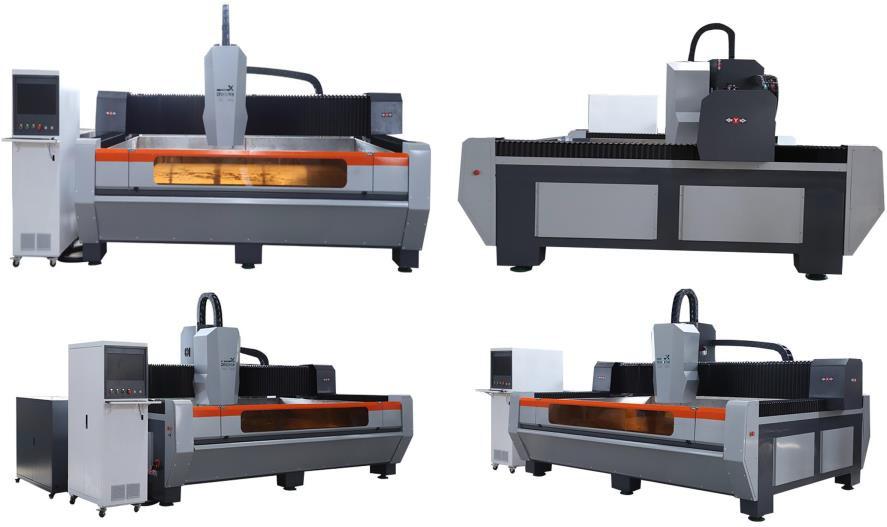

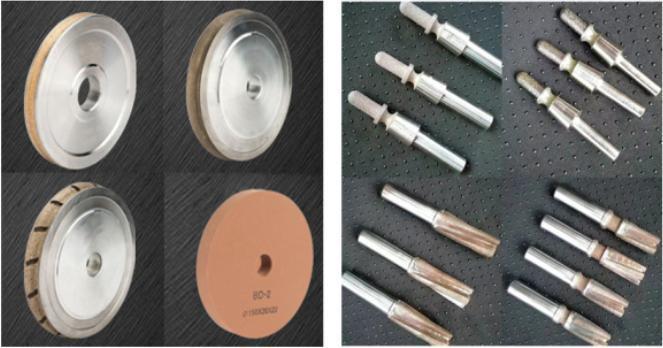

PROCESSAMENTO MULTIFUNCIONAL
Com seu recurso de processamento de vidro multifuncional, nossa máquina pode fazer bordas de vidro, fresagem, perfuração e polimento automaticamente em um ciclo para vidros planos e moldados. Esse recurso é muito útil para a fabricação de portas de vidro, vidros para móveis, portas de vidro para chuveiros, etc.
VOLANTE PROPORCIONAL
Com sua unidade à mão que nós desenvolvemos para nosso centro de processamento de vidro o operador pode usar a máquina através da unidade à mão facilmente com conforto máximo. O volante proporcional e ergonomicamente projetado é usado para fins de reinicialização e configuração precisos e rápidos.

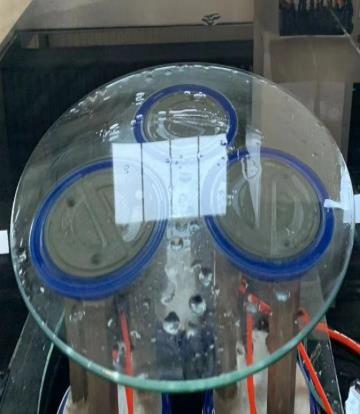

SUPORTE DE VENTOSAS
Segurar o vidro no processamento de vidro é um dos casos importantes e, sabendo muito bem, projetamos copos de sucção fortes que têm longa vida útil. Com nossa forte tecnologia de ventosas, oferecemos a máxima segurança e a maneira mais fácil de processamento de vidro com nosso centro de processamento de vidro.
ACESSO REMOTO
Sistema de assistência técnica remota baseado em um conjunto de ferramentas de software que permite que a equipe autorizada de nossos serviços pós-venda gerencie tarefas de manutenção ou assistência em qualquer lugar do mundo de forma rápida e eficiente. O acesso via Internet é sempre feito com o consentimento prévio do cliente.
