APRESENTAÇÃO:

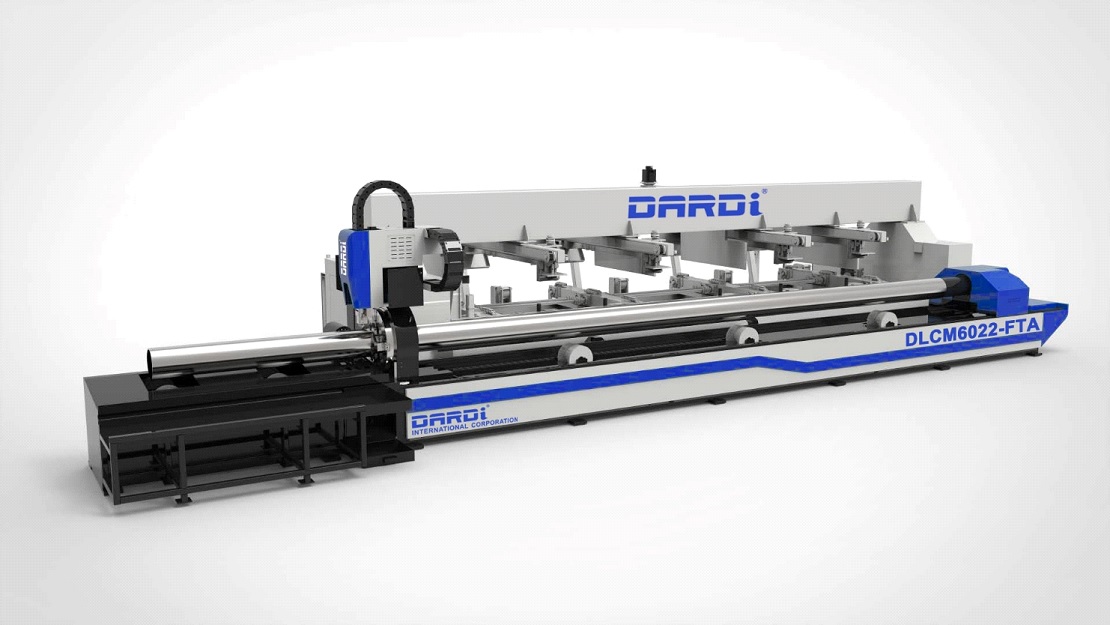

![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-01.webp)
Precisão, alta velocidade, maior vida útil e baixo consumo.
A máquina de corte a laser DARDI foi desenvolvida para atender a necessidade de produção proporcionando:
- Menor consumo de energia com respeito ao meio ambiente.
- Alta produtividade com ciclos de tempo otimizados e processos altamente confiáveis.
- Flexibilidade no uso de diversos materiais, permitindo o uso de materiais com maiores espessuras, tanto em materiais opacos quanto reflexivos.
- Facilidade de uso, instalação e de baixo custo de manutenção.
CARACTERÍSTICAS TÉCNICAS
Estrutura
A estrutura da base é construída em aço de alta resistência, utilizamos um processo de recozimento e envelhecimento para eliminar o stress no aço, com isso, conseguimos reduzir a deformação da máquina e garantimos a precisão por muito mais tempo. A ponte é rígida e garantimos a estabilidade do projeto e precisão da máquina.
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-02.webp)
O sistema de movimentação e através de cremalheira com engrenagem helicoidal de alta precisão que garantem a estabilidade do projeto e precisão da máquina. A precisão de posicionamento é de +/- 0,03 mm, e repetibilidade de posicionamento de +/- 0,02mm é facilmente mantida devido ao design de fabricação da máquina DARDI. O patim tem uma alta capacidade de carga, devido ao sistema de quatro fileiras de esferas dispostas em um ângulo de contato de 45 graus, a forma de guia linear tem classes iguais de carga nas direções radial e lateral radiais, reversas. Os patins que a DARDI usa tem uma maior capacidade de carga em um menor espaço, comparado com os patins lineares convencionais.
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-03.webp)
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-04.webp)
Ressonador Laser MAX
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-05.webp)
Os lasers de fibra MAX são dispositivos compactos, altamente eficientes e robustos que oferecem trabalhos com baixos custos de operação, manutenção e assistência, durante toda a vida útil do produto, sem a necessidade de manutenção preventiva.
A tecnologia única MAX permite maiores potências de saída e qualidade de feixe superior a um custo menor do que pode ser alcançado por qualquer outra tecnologia concorrente. Os projetos são desenvolvidos com base em técnicas inovadoras de bombeamento e componentes de alto desempenho aperfeiçoados pela MAX durante um período de 20 anos de intenso investimento e inovação. As pedras angulares da tecnologia MAX são: a técnica de bombeamento lateral e a arquitetura de bombeamento de diodo emissor distribuído.
Estão disponíveis com potências de 1.000 a 4.000W.
O feixe laser de fibra é conduzido através de uma fibra ótica flexível, integrada, que não necessita de espelhos ou óticas para alinhamento ou ajustes.
Principais vantagens:
- Significativa redução no consumo de energia elétrica, devido à sua maior eficiência elétrica (mais de 30%);
- Não utilização de gases no ressonador laser, como He, CO2 e N2;
- A longa vida útil do diodo emissor oferece baixo custo de manutenção;
- Excelente qualidade de feixe para permitir maiores velocidades de corte em materiais de espessuras finas;
- Uma gama mais vasta de materiais pode ser cortada, tais como cobre ou latão.
Cabeçote RayTools (Suiça) - AUTOFOCUS (BM110)
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-06.webp)
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-07.webp)
As cabeças de corte a laser são fabricadas na Suiça e são adequados para lasers de fibra de média e alta potência em aplicações industriais.
A nova versão possui projeto de proteção dupla, sem risco de contaminação de lentes. Possui função de foco automático, zero de falha, design anticolisão e ajuste de altura de alta sensibilidade.
Controle de altura para chapas empenadas
Controlador CNC: CypCUT + Nesting
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-08.webp)
Programação automática de CAD / CAM com software de agrupamento automático com corte comum, micro junta e corte encadeado dão a máxima economia de material. Comunicação com sistema de controle diretamente via WIFI ou USB, podendo ser usado na mais nova Industria 4.0 para gestão do chão de fábrica e o trabalho do CNC. EM PORTUGUÊS!
Controlador tem todas as funções necessárias para corte a laser, teoria de cálculo de movimento avançado para realizar o posicionamento precisamente e sem problemas, conheça alguma delas:
- Identificação automática de posicionamento da chapa e ajuste da imagem no ângulo correto
- Função de retorno em qualquer ponto ao longo da faixa original
- Função de desaceleração automática com pequeno ângulo ou processo de arco
- Função de exibição do gráfico de corte de faixas em simulação
- Modelo de controle de alta velocidade pode garantir o processamento direto de sinais coletados a partir de sensores cabeça de corte, sem necessidade do processamento
- Troca de dados entre o sistema CNC e o sistema de PLC com USB, Ethernet, RS232, interface de barramento CAN, interface ethernet dupla pode usado para o assistente remoto
- Escolha automática de gás auxiliar de corte (nitrogênio, oxigênio e ar) e ajustar a pressão do gás
- Função de retorno de ponto de interrupção, função de obturador eletrônico de alta velocidade, permitem funções como FLY CUT, FROG JUMP... e assim por diante, melhorando a eficiência de corte
- Acompanha Controle Remoto, para facilitar operações manuais, caso não deseje utilizar o modo automático
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-09.webp)
Equipado com base de dados de parâmetros de corte para materiais nacionais, os parâmetros de corte podem ser ajustados em tempo real durante o processo de corte para obter a melhor qualidade de corte.
Suporta arquivos nos formatos AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, NC, GBX.
O Software aumenta a produtividade e gerencia o corte deixando o mínimo de sucata possível por lote de corte, promove considerável economia de tempo graças ao seu sistema completamente automatizado.
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-10.webp)

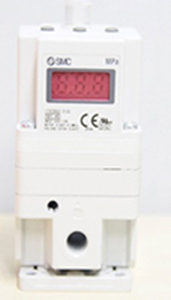

Controlador Pneumático SMC
O caminho de gás pode ser comutado via CNC automaticamente, para uso de gás de corte (ar comprimido ou nitrogênio ou oxigênio), não há necessidade de interruptor manual. A válvula de sentido único adicional assegura o uso da segurança da válvula proporcional.
Sistema de Descarga de Resíduos
Sistema de descarga de resíduos tipo gaveta, localizado embaixo da mesa (palete) é conveniente para remover o material de desperdício ou pequenas peças.
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-11.webp)

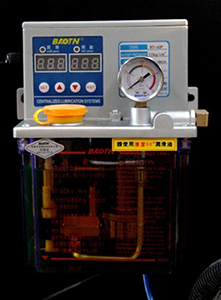

Lubrificação Automática
Sistema de Lubrificação automática, lubrificam todos os sistemas de movimentação, como cremalheiras, pinhão, guias lineares, patins. O sistema injeta o lubrificante em ciclos de acordo com o timer ajustado.
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-12.webp)

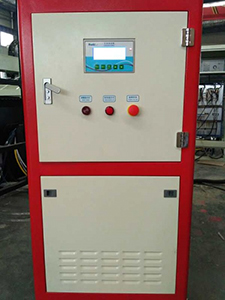

Chiller (Sistema de Resfriamento)
Sistema de resfriamento a água (Chiller) para resfriar o laser e o cabeçote.
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-13.webp)
Módulo: Assistência Remota
O modulo “Assistência Remota” para diagnósticos remotos e serviço de suporte ao cliente opera via uma conexão de Internet. Reduz os tempos de máquina parada e os números de intervenções.
A máquina é conectada, via internet, aos computadores do Call Center da DARDI Service, onde nossos técnicos especializados estarão prontos para acesso remoto ao CNC da máquina.
Parâmetros
- Diâmetro do tubo redondo: 220 mm
- Min. diâmetro do tubo redondo: 20 mm
- Min. tubo do retângulo: 20 mm * 20 mm
- Max. Comprimento: 6050 mm
- Min. Comprimento: 200 mm
- Perda de tudo na castanha: 200 mm (Opcional 3 castanhas para Zero desperdício)
- Peso Máximo do Tubo: 200 Kg
Item | Descrição | Parâmetros |
---|---|---|
1 | Potência | 1 a 40 KW |
2 | Exatidão de posicionamento de X e Y (milímetro) | ± 0.03 mm/m |
3 | Repetibilidade de posicionamento em X e Y (milímetro) | ± 0.03 mm/m |
4 | Exatidão de posicionamento de A e B (milímetro) | ± 0.05 mm |
5 | Repetibilidade de posicionamento em A e B (milímetro) | ± 0.05 mm |
6 | Máxima velocidade de movimento | 60m/min (1G) |
Configuração:
Item | Parte | Marca | Observação |
---|---|---|---|
1 | Motores | YASKAWA | Japão |
2 | Trilho de guia | HIWIN | Taiwan |
3 | Pinhão e cremalheira | YYC | Taiwan |
4 | Chiller | HANLI | China |
5 | Cabeçote de Corte | Raytools | China |
6 | Laser | MAX | China |
7 | Controlador | Cypcut | China |
8 | Válvula proporcional | Smc | Japão |
9 | PLC | Siemens | Alemanha |
10 | Sistema de Alimentação Automática (OPCIONAL) |
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-14.webp)
Principais Características:
- Cabeça de Corte LASER RAYTOOLS com design exclusivo DARDI - com suporte técnico no Brasil
- Laser ( MAX ) com vida útil estimada em mais de 100.000 horas - com suporte técnico no Brasil
- CNC fabricado pela Cybcut - com suporte técnico no Brasil
- Motor/Servo Drive YASKAWA permitem um resultado ideal no processo de corte
- Utilização de 1/3 a menos de potência que laser de CO2
- Redução significativa do custo de manutenção
- Maior produtividade aliada ao melhor custo benefício
- Unidade de resfriamento (Chiller)
- Garantia total de 1 ano
- Todas as coberturas sanfonadas para garantir a proteção nos sistemas de movimentação
- Painel frontal de fácil acesso
- Todas as peças internas usadas na fabricação dos equipamentos são de fabricantes de 1ª linha e famosos, para garantir robustez, alta qualidade e uma operação estável
- Sistema de lubrificação automática e amigável, este conjunto faz com que a manutenção seja mais fácil de ser realizada;
- Sistema de porta cabos elétricos fortes e durável, próprio para movimentos flexíveis;
- Os Cabos elétricos foram cuidadosamente selecionados para serem confiáveis;
- Sistema com sensores de alta qualidade fornecem uma limitação e/ou parada do equipamento de modo suave, protegendo assim a máquina.
Layout
Comprimento: 10.537 mm
Largura:2.079 mm
Altura:2.360 mm
Peso: +- 4 Toneladas
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-15.webp)
Velocidades de Corte
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-16.webp)
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-17.webp)
Consumíveis
Nome | Especificação | Vida útil | Foto |
---|---|---|---|
Bicos | 1,0mm/1,5mm/2mm | 1000 horas | ![]() |
Lentes de proteção | Diâmetro: 30mm, Espessura: 5mm | 300 horas | ![]() |
Anel de cerâmica | Padrão | 1000 horas | ![]() |
Disponíveis a pronta entrega da DARDI - Brasil
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-21.webp)
OPCIONAL: Carga e Descarga Automática de Tubos - (Indústria 4.0)
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-22.webp)
O processo de corte de tubos é muito mais rápido que o corte de chapas, exigindo praticamente um funcionário dedicado no abastecimento dos tubos para o corte. A DARDI disponibiliza o sistema SEMI (operador precisa apertão o botão para início do processo) e FULL (sem intervenção humana - Indústria 4.0).
O Sistema de Carga e Descarga Automático permitem o carregamento e descarregamento automático de tubos, ganhando agilidade no dia a dia e economia de mão de obra, além de permitir o trabalho autônomo da máquina de corte, por exemplo no período noturno.
Parâmetros Técnicos
- Peso do carregamento (fardo de tubos): 5000 Kg
- Diâmetro do tubo redondo: 220 mm
- Min. diâmetro do tubo redondo: 20 mm
- Min. tubo do retângulo: 20 mm * 20 mm
- Max. Comprimento: 6050 mm
- Min. comprimento: 2975 mm
- Peso do único tubo: 275 Kg
- Max. carga da cinto transmissão: 5 ton
- Tempo do círculo do carregamento: 45 seg
- Precisão de carga: 0,5 mm
- Potência: 11,5 kW
- Pressão de ar: 0,55 MPA
- Peso: 8500 Kg
Características:
- O peso máximo da carga é de até 5000kg (fardo de tubos), o tubo pode ser redondo, quadrado ou retangular.
- O sistema pode fazer automaticamente o ajuste de acordo com dimensões do tubo, assim facilita a separação e orientação.
- Sistema de Entrega dos Tubos Automático, pode usar todos os tipos do tubo e consegue alcançar o centro do mandril principal.
- Possui Sistema de Preparação do próximo tubo, com isso podemos economizar tempo de espera de carga.
- Possui Sistema de identificação do tubo e detecção da função, facilitando o trouble shooting.
* Nota: Altura x Largura da relação do tubo do retângulo deve maior do que 1,5. Se a relação do tubo é menor do que 1,5, deve ser avisado a fábrica.
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-23.webp)
LAYOUT (SISTEMA DE CARGA / DESCARGA AUTOMÁTICO)
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-24.webp)
OPCIONAL: Sistema de 3 castanhas
O SISTEMA DE 3 CASTANHAS possibilita o DESPERDÍCIO ZERO no corte de tubos de corte de tubos, que é de 200mm em uma máquina padrão.
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-25.webp)
Kit Compressor de Ar
![Máquina de Corte a Laser Tubo Máquina de Corte a Laser Tubo](https://www.dardi.com.br/imagens/produtos/maquina-corte-laser-tubo/maquina-corte-laser-tubo-26.webp)
Reduza custos na sua operação, corte com Ar Comprimido ao invés dos gases tradicionais como Oxigênio e Nitrogênio.
Corte até 30% mais rápido. Consulte limite de espessuras.
Kit Acompanha:
- Compressor 16 Bar 15/ 22 KW
- Secador
- Tanque de Acumulação
- Filtros
Dimensões:1712(c) x 800 (p) x 1860 (a) mm
