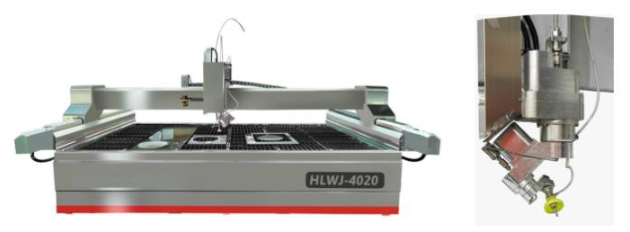

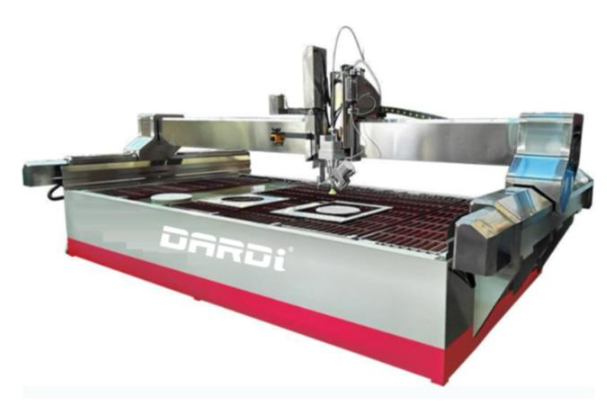

Máquina Jato de Água ECO 5 Eixos com Mesa Basculante 2m x 4m

5 Eixos c/ Mesa Basculante: 2 m x 4 m

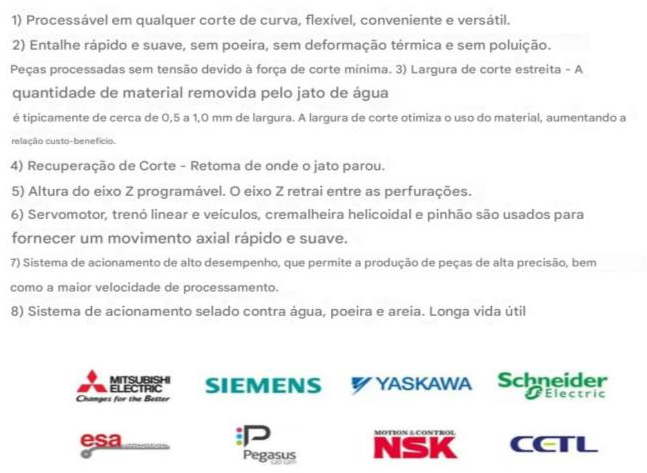

Características

A maquina utiliza um jato de água de altíssima pressão e um abrasivo (normalmente granada) para erodir uma ferramenta industrial de corte de linha estreita para materiais em estoque, é capaz de cortar praticamente qualquer material. mantendo alta precisão.

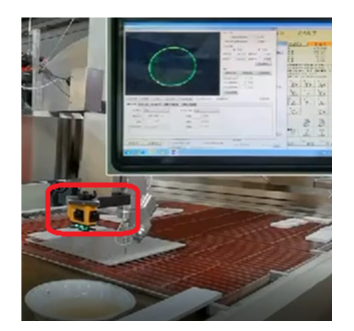

Esta máquina de corte a jato de água de 5 eixos pode cortar qualquer ângulo dentro de +60°, resolvendo o problema tradicional da água. A inclinação de corte permite cortes 2D/3D com facilidade.

A precisão do corte em linha é de +0,1 mm, com ângulos definidos. A precisão de corte é de +0,1°.

É utilizada para cortar superfícies chanfradas, retas, cônicas, circulares, rotativas, ranhuras, chanfros e superfícies de formato arbitrário. Ela é capaz de cortar aço, aço inoxidável, alumínio, titânio, mármore, granito, cerâmica, vidro, borracha, espuma e muitos outros materiais.

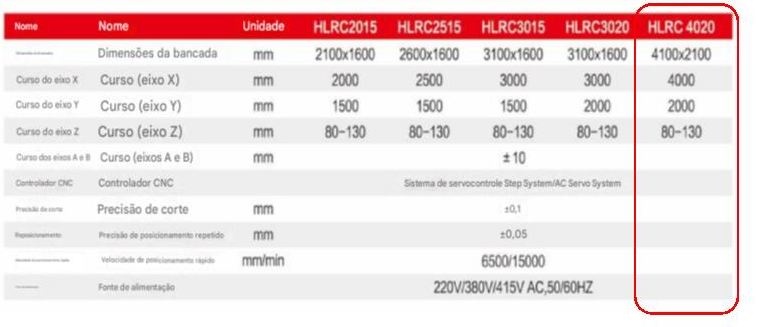

Especificações

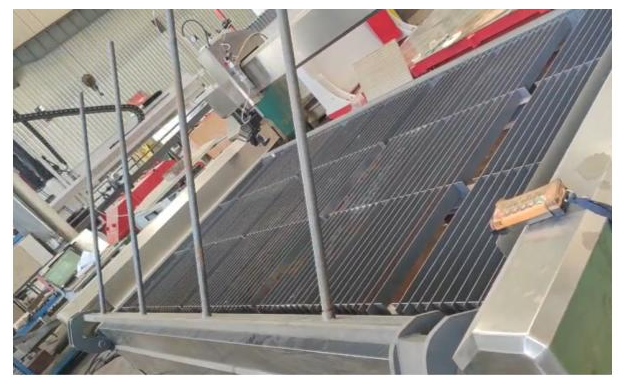

Estação de Trabalho

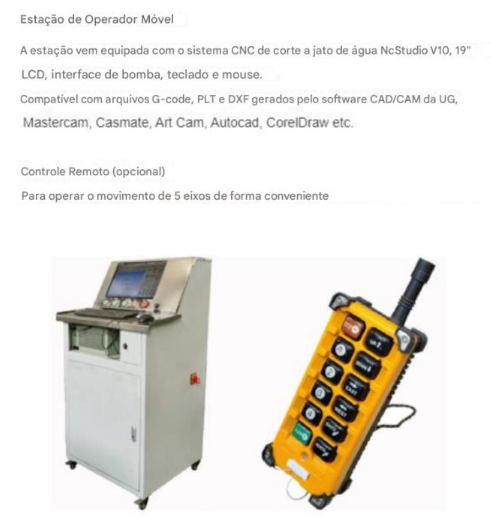

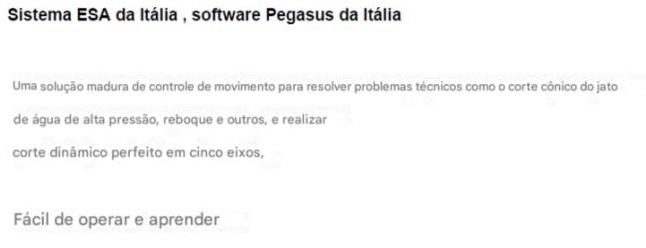

Controlador CNC – ESA

DARDI Internacional e ESA Itália em parceria, com exclusividade, no uso deste controle, para máquinas de corte com jato de água DARDI.

O controle é baseado em PC industrial, utiliza sistema operacional Windows que otimiza a necessidade do operador e torna a programação bastante simples.

A ESA tem todo o suporte no Brasil.

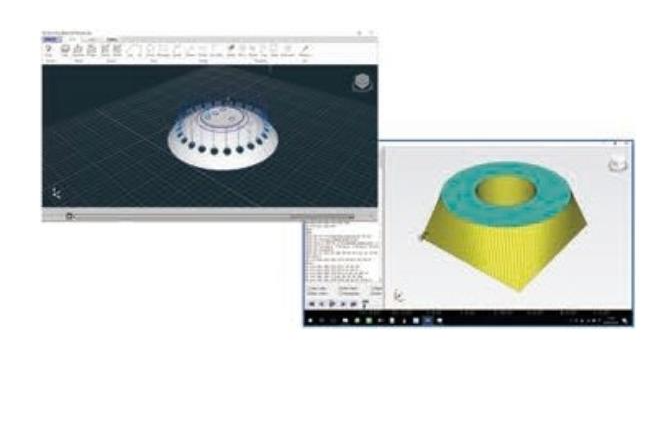

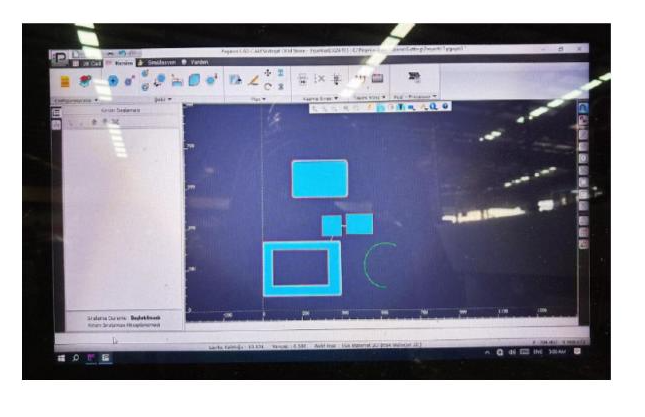

Software PEGASSUS

Software PEGASSUS foi desenvolvido especialmente para ser usado em máquinas de corte com jato de água. As principais funções são:

Transformação automática de arquivos DXF e DWG em código CNC;
Programação de entrada e saída da peça a ser cortada;
Geração de contornos da peça a ser cortada;
Função de auto simulação da peça a ser cortada;
Banco de dados incluso (material, espessura, velocidade de corte, etc.);
Calcula o comprimento, tempos e custos;
Corte 2D/3D dinâmico;
Controla o ângulo de inclinação de 0 a 60 graus;
Calcula e compensa a conicidade de corte
Tecnologia 3D para cortes em superfícies curvas e/ou cônicas, podendo cortar, escarear e fazer chanfros;

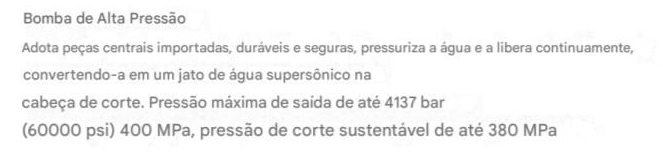

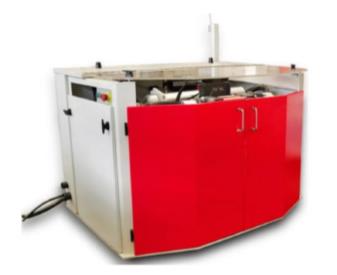

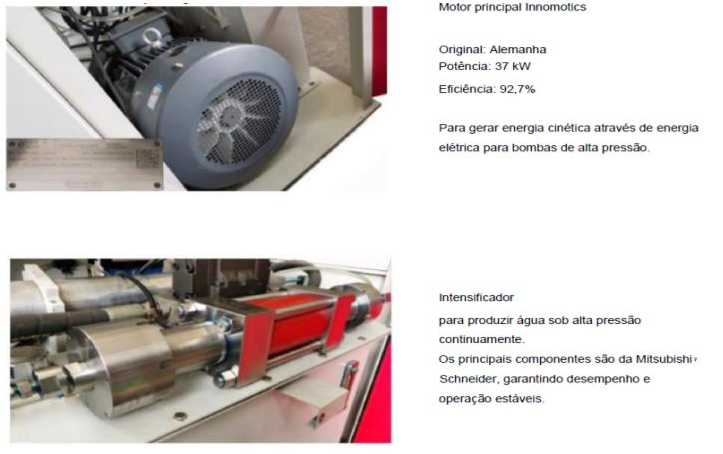

Bomba 50HP

Pressão	400 MPA/60.000psi/4137bar
Taxa máxima de fluxo	3,7 litros/min
Energia	37kw/50HP
Taxa de pressurização	20：1
Pressão de óleo	0-200 bar
Tipo de óleo	Óleo Hidráulico 68 (Temperatura de 15-40℃)
Fonte de alimentação	380 VAC Trifásico
Refrigeração Hidráulica	Incluída
Sistema de Filtragem	Incluído

Unidade de Resfriamento – Chiller

Equipamento oferece o resfriamento forçado do óleo hidráulico para otimizar a condição de funcionamento do sistema. Proporciona o aumento no tempo de trabalho contínuo e estende a vida útil da Bomba e seus componentes.
