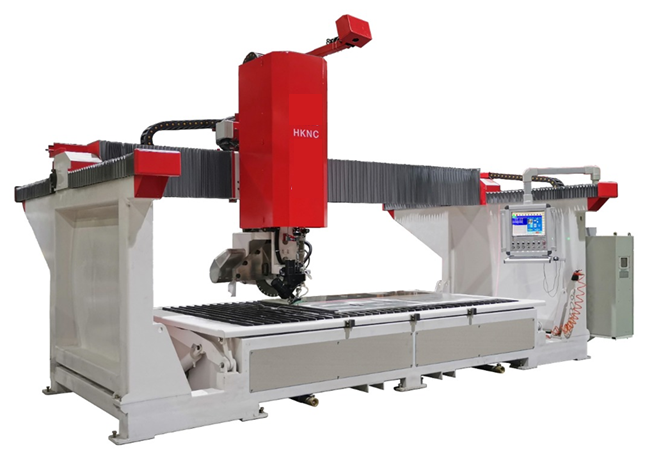

Máquina de Corte SAWJET

(Jato de Água + Serra Ponte)

Modelo HKNC-450

Mesa 3.5 x 2 m / Diametro 450mm

1. INSTITUCIONAL

DARDI International Corporation foi fundada em 1996, foi a primeira empresa a fabricar máquinas na China e hoje é a maior empresa fabricante de máquinas de corte no pais. Especializou-se em Pesquisa e Desenvolvimento da tecnologia de corte e conformação.

Conheça um pouco da nossa História:

1996: DARDI International Corporation iniciou a fabricação na China, hoje é líder e a maior empresa do setor na China, especializada em aplicações e pesquisas no desenvolvimento de jato de água com pressão.

2002: Contribuiu para criar um padrão nacional de corte com jato de água de pressão UHP na China. Fabricado o primeiro sistema de corte com jato de água que foi projetado para a artilharia na China.

2003: Fabricado o primeiro sistema robótico na China para corte dos interiores de automóvel.

2008: Dardi International Corporation começa a produzir máquinas de corte com jato de água para grandes empresas estrangeiras do segmento.

2009: Prêmio de Ouro: Novo produto patenteado - Máquina de corte com jato de água de 400MPA.

2010: Abriu sua sede no Brasil, em São Paulo-SP, para atender toda a América Latina. com técnicos qualificados e peças de reposição/consumíveis a pronta entrega.

2011: Apresentou ao Mercado Mundial o cabeçote de 5 eixos.

2015: DARDI Internacional apresentou a geração X5-PRO do novo cabeçote com 6 Eixos na exposição Corte e Conformação.

2017: DARDI - Brasil apresentou a Máquina LASER com Fibra Ótica na Feira FEIMAFE.

2019: DARDI - Brasil amplia seus canais de venda no Brasil (Laser, Água e Conformação) e contrata representantes comerciais em diversos estados brasileiros.

2020: DARDI - Brasil muda se para uma nova sede, com um amplo espaço para showroom de máquinas.

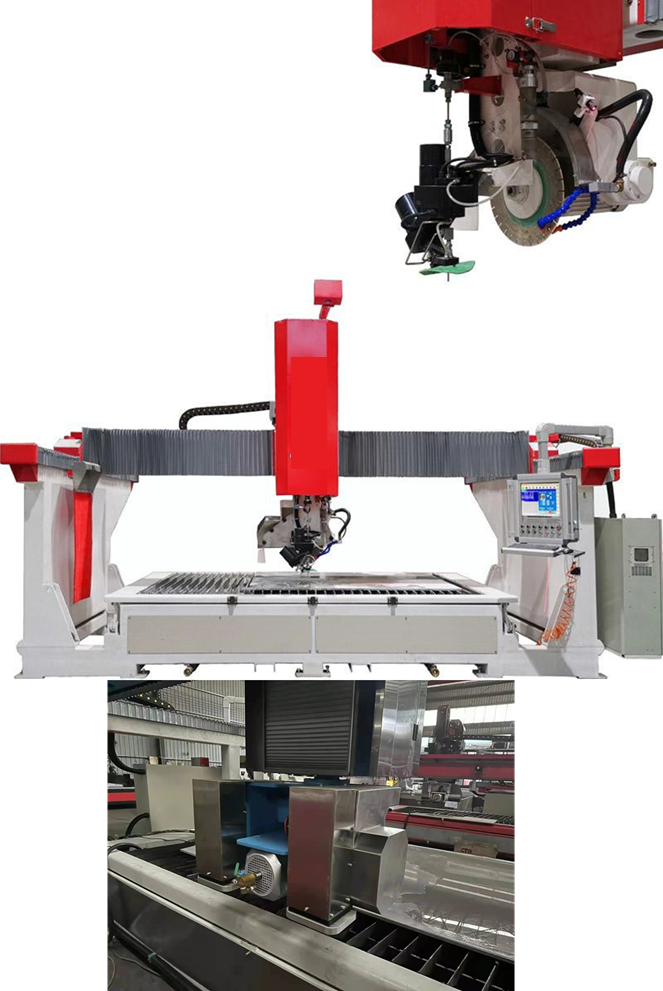

2. Descritivo

A SAWJET é uma máquina de corte e fresagem CNC de 5 eixos, combinada com jato de água CNC de 5 eixos com função de placa fotográfica (opcional), que combina simplicidade com máxima versatilidade. É ideal para a produção de diferentes tipos de mármore/granito/quartzo/pedras artificiais, como bancadas de cozinha, bancadas de toucador, etc., utilizando serra e fresa de tupia trabalhando em conjunto para aumentar a eficiência.

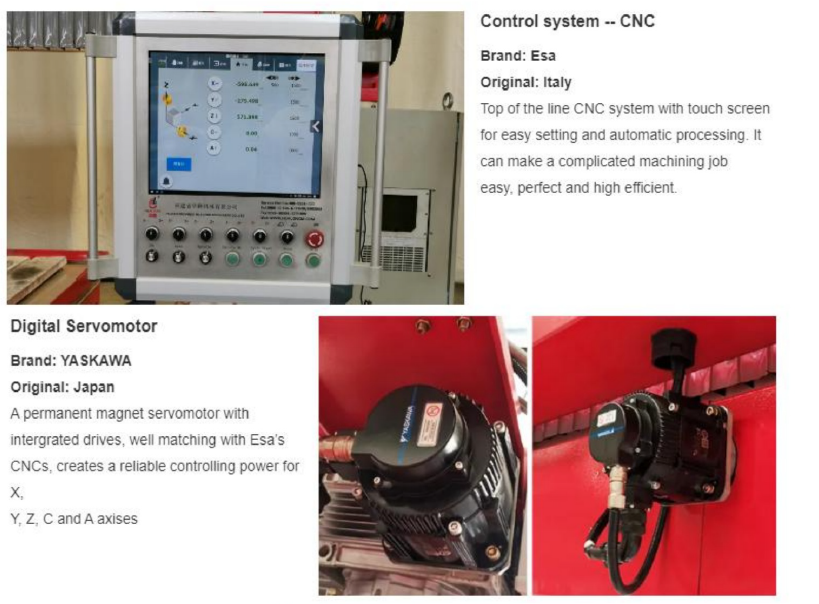

Graças ao sistema CNC de ponta ESA (mesma marca usada pela Donatoni/CMS da Itália) e ao software Pegasus (mesma marca usada pela Breton) da Itália, é possível tornar um trabalho de usinagem complicado fácil, perfeito e altamente eficiente.

Características e configurações:

Interpolação de 5 eixos.

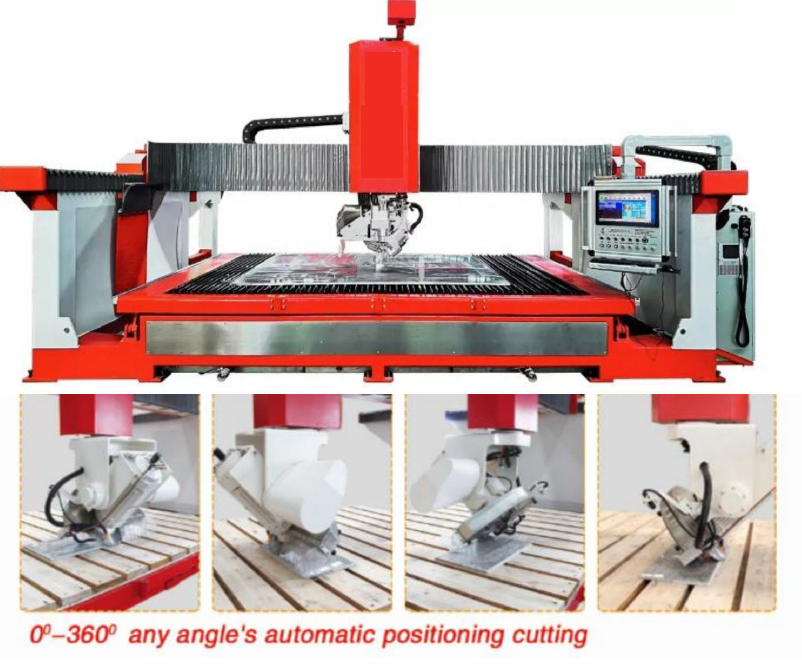

Cabeça rotativa automática de 0° a 360° possível para cortes em qualquer ângulo.
Inclinação automática da lâmina de 0° a 90° e trava em qualquer grau.
Mesa basculante hidráulica de 85°.
Interface fácil de usar com tela sensível ao toque colorida de 19".

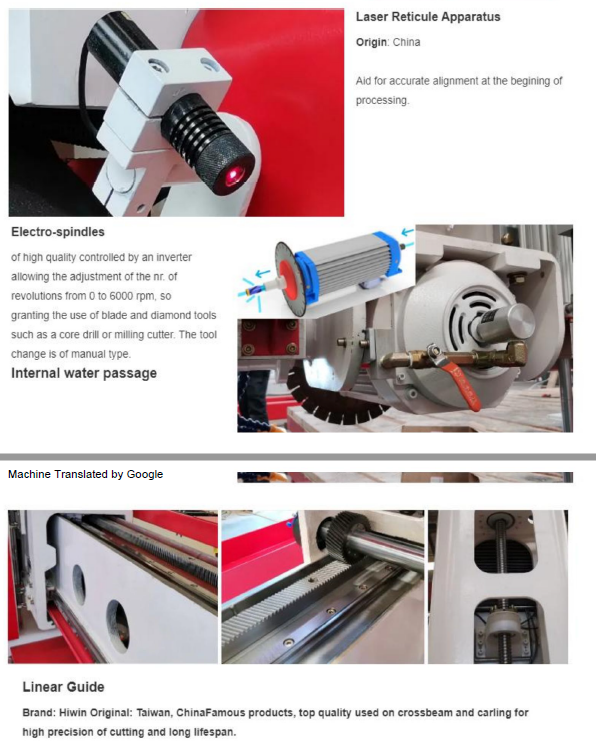

Rastreador a laser da trajetória de corte. Rastreador a laser exibindo o caminho de corte.
A viga transversal é feita de ferro fundido para garantir rigidez e amortecimento de vibração.
Movimentos rápidos e precisos nos eixos X, Y, Z, A, C devido aos servo motores Yaskawa, caixas de engrenagens de precisão e guias lineares com rolamento de esferas recirculantes.
Lubrificação automática com graxa de guias deslizantes e banho de óleo nos eixos X, Y.
A função de rastreamento de ponto de ferramenta RTCP garante usinagem de alta precisão fácil.
Cortes manuais disponíveis para usinagem simples

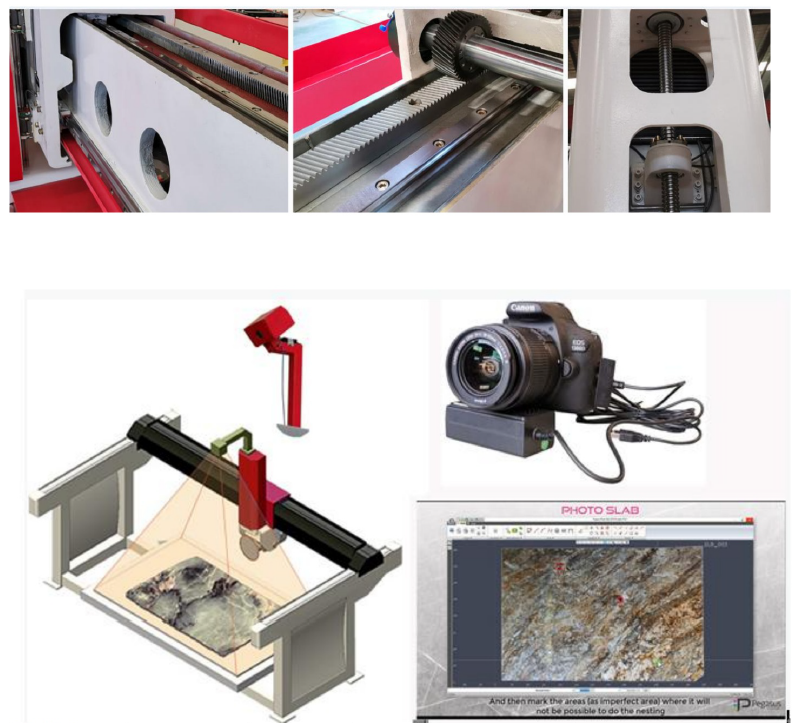

Placa fotográfica para encaixe e prevenção de defeitos durante o corte. (opcional)
Aninhamento manual/automático para otimizar o uso da superfície da laje.
porta USB / porta EtherCAT / conexão CANopen para fácil carregamento de programas.
O Teamviewer foi adotado na máquina para controlar remotamente o PC da máquina, o que é mais fácil e conveniente para o serviço pós-venda.
Possíveis desenvolvimentos para máquinas impressoras, etc.
A parte do jato de água, é a bomba de alta pressão, que tem 37 kW, e as peças do intensificador utilizadas são todas importadas dos EUA e do Japão, com montagem na China. A pressão máxima é de 450 MPa e a pressão de trabalho é de 380 MPa.
Assim, com a bomba de óleo de alta pressão e a válvula magnética trabalhando continuamente para aumentar a pressão do óleo e enviar a água para a máquina, do outro lado, a areia abrasiva é enviada pelo compressor de ar para a máquina, combinando a areia abrasiva e a água para o corte.
O método de resfriamento do jato de água é por ar com resfriamento a água.
A máquina pode finalizar o corte de qualquer formato, devido à rotação da cabeça de 0 a 360 graus, com inclinação de 0 a 90 graus e trava em qualquer grau.
A máquina pode fazer cortes em bancadas e tampos de toucador com serra, e a melhor vantagem do jato de serra é que nos locais, como cantos transversais onde a serra não consegue cortar, pode usar jato de água para cortar, de modo a economizar mais cortes manuais e pequenos corte de 45 graus da peça, também pode ser feito por jato de água, mais eficiente. Com jato de água, não só pode cortar pedra, mas aço inoxidável, vidro, chapa de alumínio, etc.
porque é um jato de água CNC interpolado de 5 eixos, o eixo A pode inclinar e travar em 60 graus no máximo, o eixo C pode girar até 540 graus no máximo. Assim, com jato de água, ele pode cortar letras, muitos padrões de formas diferentes de produtos decorativos e breve.

3. Dados técnicos:

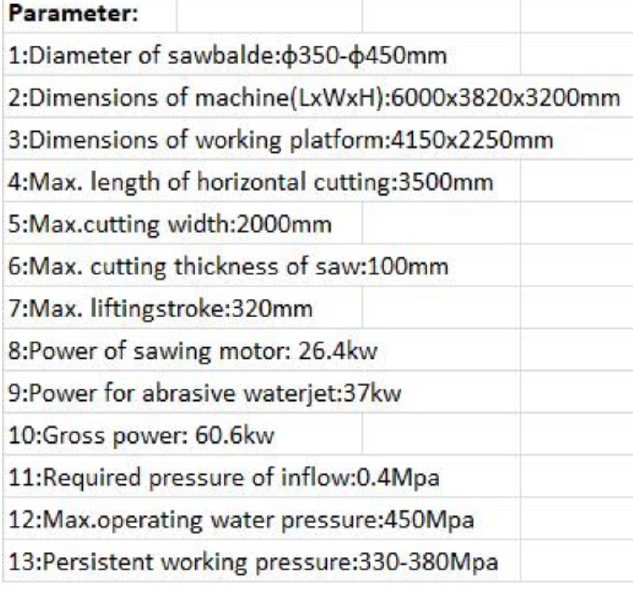

HKNC-450

HKNC-650

Resumo da Cotação (1 de 2)

Modelo: HKNC-450

Área de corte: 3.5m x 2 m;
Maior Diâmetro de corte: 450 mm
5 eixos de alto desempenho X, Y e Z;
Bomba intensificadora de 37 KW;
Maior Espessura corte: 100 mm
Controle ESA/GV;
Software: Pegasus
Sistema de Lubrificação Automática;
Garantia de 1 ano;
Treinamento incluso;
Mesa basculante: incluso
KIT CAMERA: incluso

1) IMPORTAÇÃO DIRETA:

(é a forma mais barata de aquisição, economiza em impostos, o cliente compra direto da fábrica em Nanjing - China) com todo o suporte, garantia e treinamento pela Dardi - Brasil )

Preço: *R$ Valor Total Aproximado em Reais, incluso: todas as taxas de importação, impostos, frete e treinamento

Pagamento: 40% no pedido (Invoice) + saldo em 6x (sem juros)

Prazo de Entrega (no cliente): 45 dias (fabricação) + 45 dias (marítimo): ~ 90 dias

Resumo da Cotação (2 de 2)

Modelo: HKNC-450

Área de corte: 3.5m x 2 m;
Maior Diâmetro de corte: 450 mm
5 eixos de alto desempenho X, Y e Z;
Bomba intensificadora de 37 KW;
Maior Espessura corte: 100 mm
Controle ESA/GV;
Software: Pegasus
Sistema de Lubrificação Automática;
Garantia de 1 ano;
Treinamento incluso;
Mesa basculante: incluso
KIT CAMERA: incluso

2) NACIONALIZADA:

(permite linhas de financiamento no Brasil, pois terá a NF em Reais no Brasil, nessa modalidade a DARDI Brasil compra da fábrica na China e revende para o cliente no Brasil)

Preço: R$

Pagamento: 40% sinal + saldo em 6x (sem juros)

Prazo de Entrega: ~ 90 dias

Garantia:

A garantia será de 12 meses, para a máquina, não incluindo as peças de desgaste normal e/ou consumíveis (Garantia Limitada). No caso de precisar dos nossos engenheiros qualificados para uma visita em sua fábrica, as peças e custo de mão de obra é gratuito. O custo da viagem, hospedagem e alimentação será por conta do comprador.

Instalação & Treinamento:

Oferecemos treinamento gratuito no local durante a instalação para todos os operadores. O custo da viagem, hospedagem e alimentação será por conta do comprador.

Serviço de Pós-Vendas:

Suporte técnico e Peças de Reposição estão disponíveis na DARDI, em São Paulo, Capital.

Validade:

Esta cotação tem validade 10 dias.

Por favor, em caso de dúvidas e/ou perguntas entre em contato com a nossa empresa.
