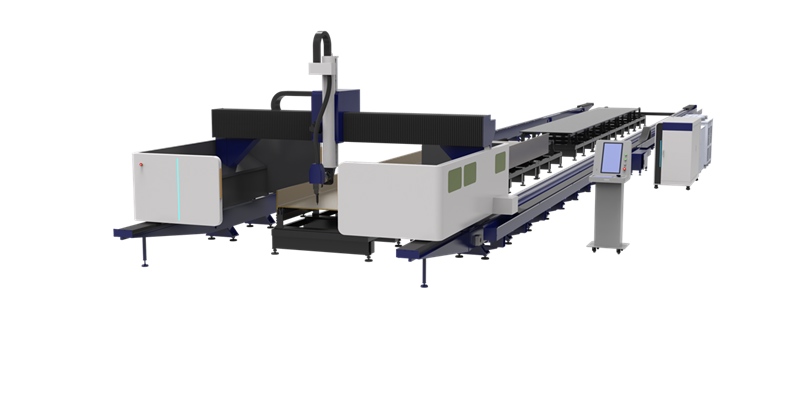

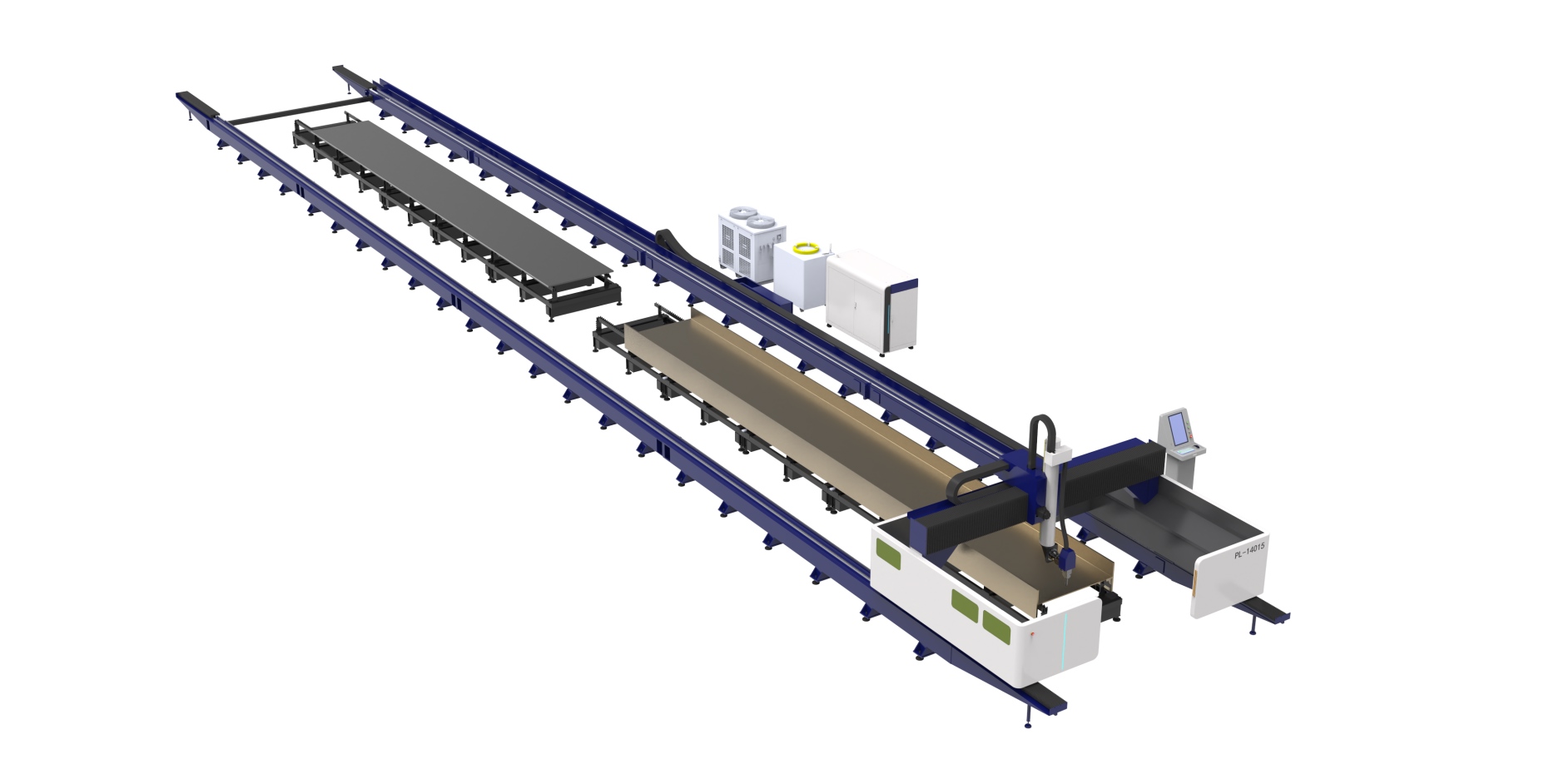

Máquina de Corte a LASER Tubo Modular

Chanfrador + Nesting | Tubo 7m / Ø 100 ~ 1.500 mm

(Somente Vigas I, U)

1. APRESENTAÇÃO

Precisão, alta velocidade, maior vida útil e baixo consumo.

A máquina de corte a laser DARDI foi desenvolvida para atender a necessidade de produção proporcionando:

✓ Menor consumo de energia com respeito ao meio ambiente.
✓ Alta produtividade com ciclos de tempo otimizados e processos altamente confiáveis.
✓ Flexibilidade no uso de diversos materiais, permitindo o uso de materiais com maiores espessuras, tanto em materiais opacos quanto reflexivos.
✓ Facilidade de uso, instalação e de baixo custo de manutenção.

2. CARACTERÍSTICAS TÉCNICAS

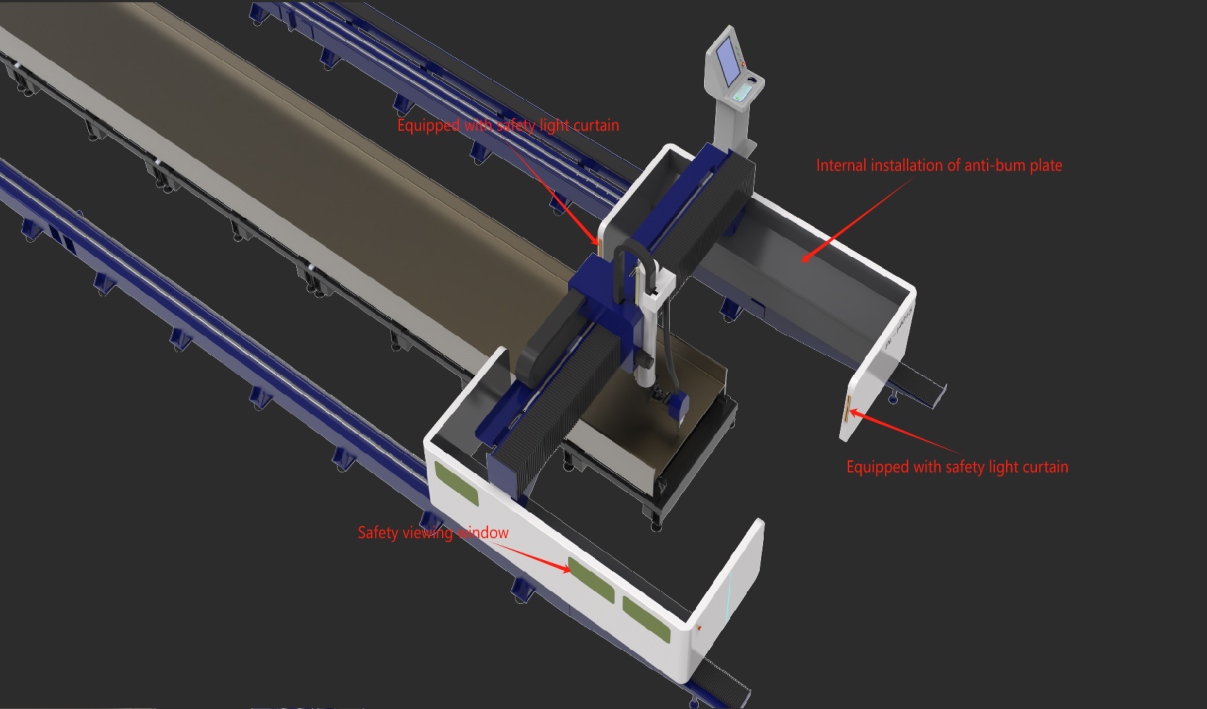

2.1 Estrutura

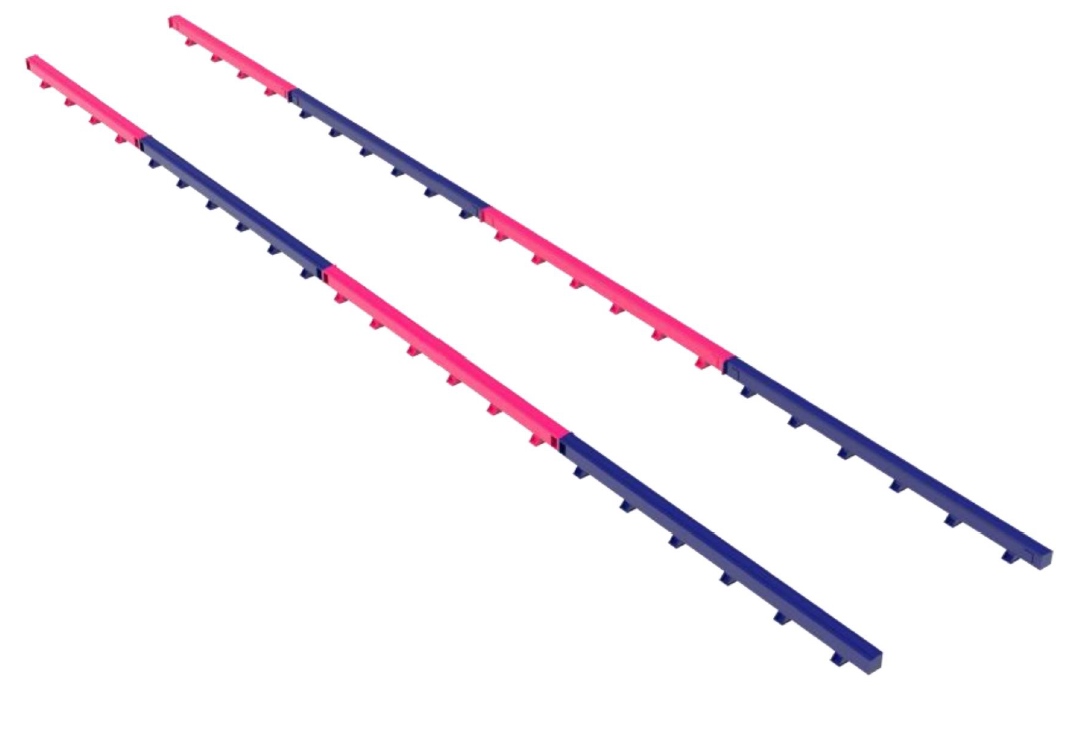

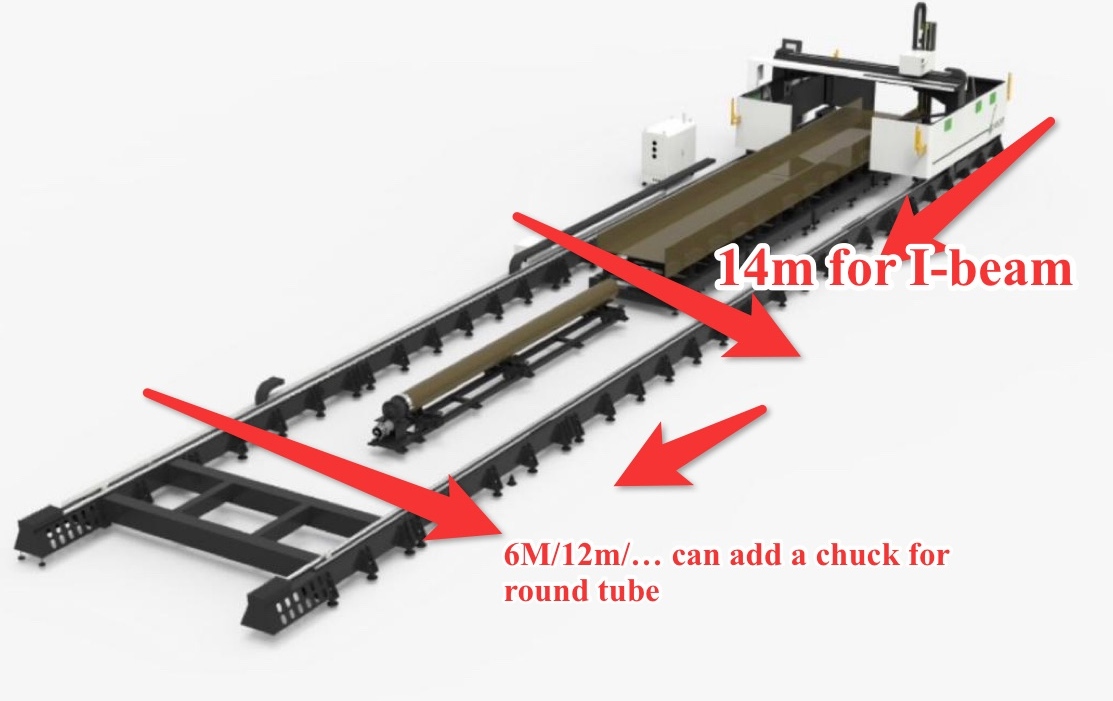

Cama modular (Série PL)
Design modular (semelhante ao modelo GR)

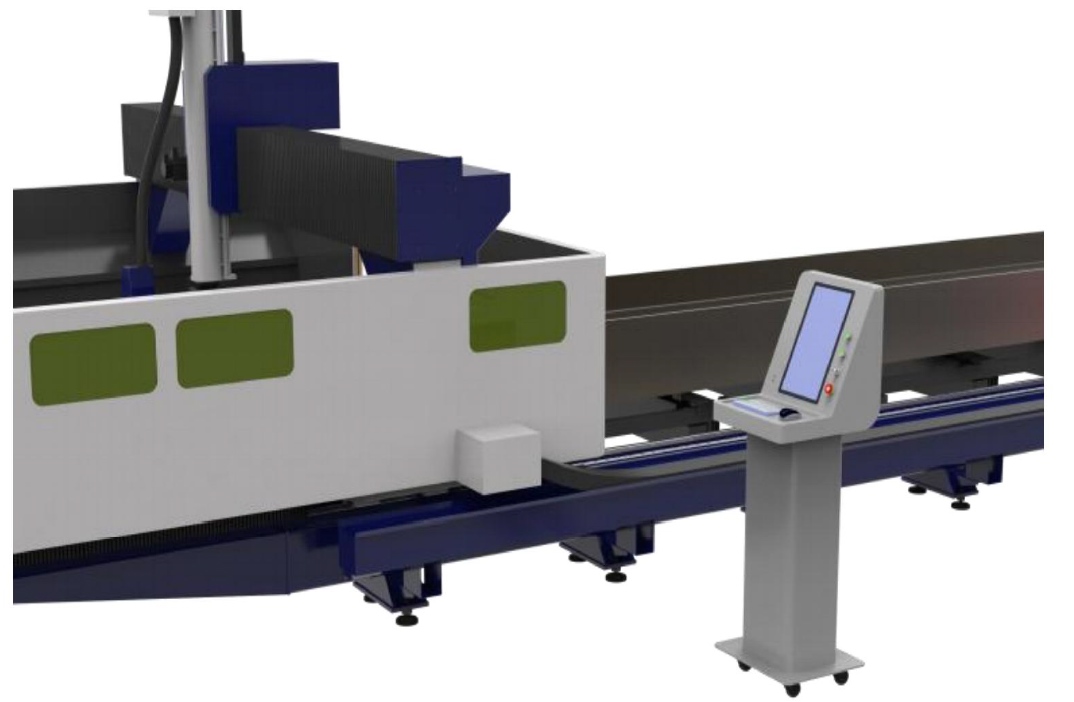

Opções de mesa de trabalho simples e dupla disponíveis
Mesas de trabalho duplas permitem carga e descarga simultâneas durante o corte, aumentando a eficiência
Plataforma da máquina de grande formato, adequada para processar perfis de aço

Bitolas:

L: 100-12000mm
W: 200-1500mm
H: 100-500mm

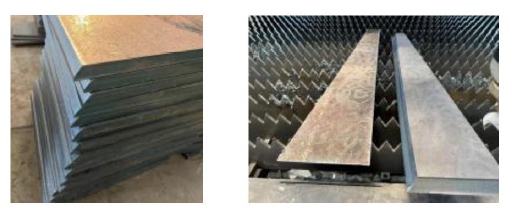

Suporta corte reto e chanfradura de chapas

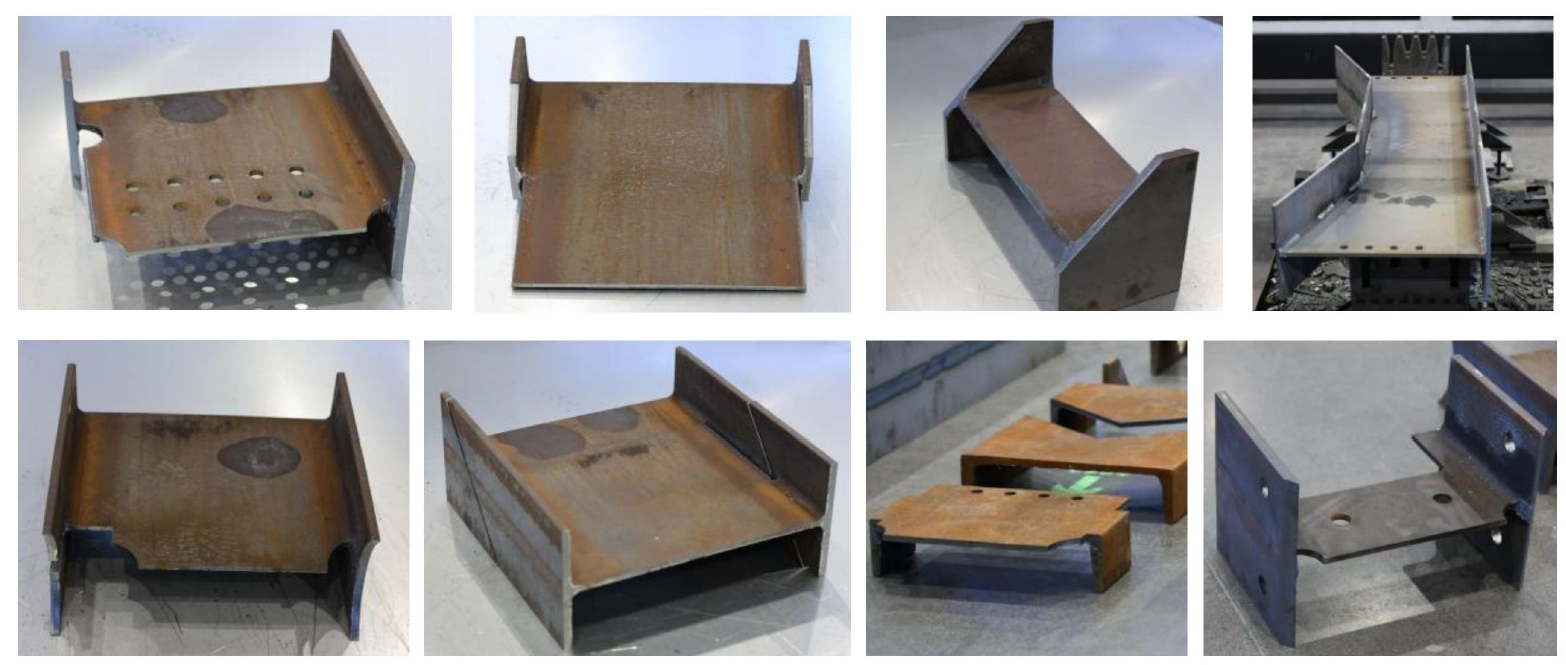

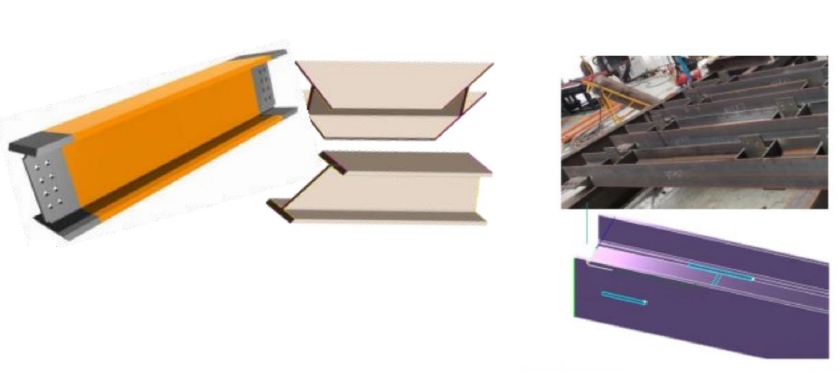

Suporta corte, puncionamento, chanfradura, marcação e marcação de perfis

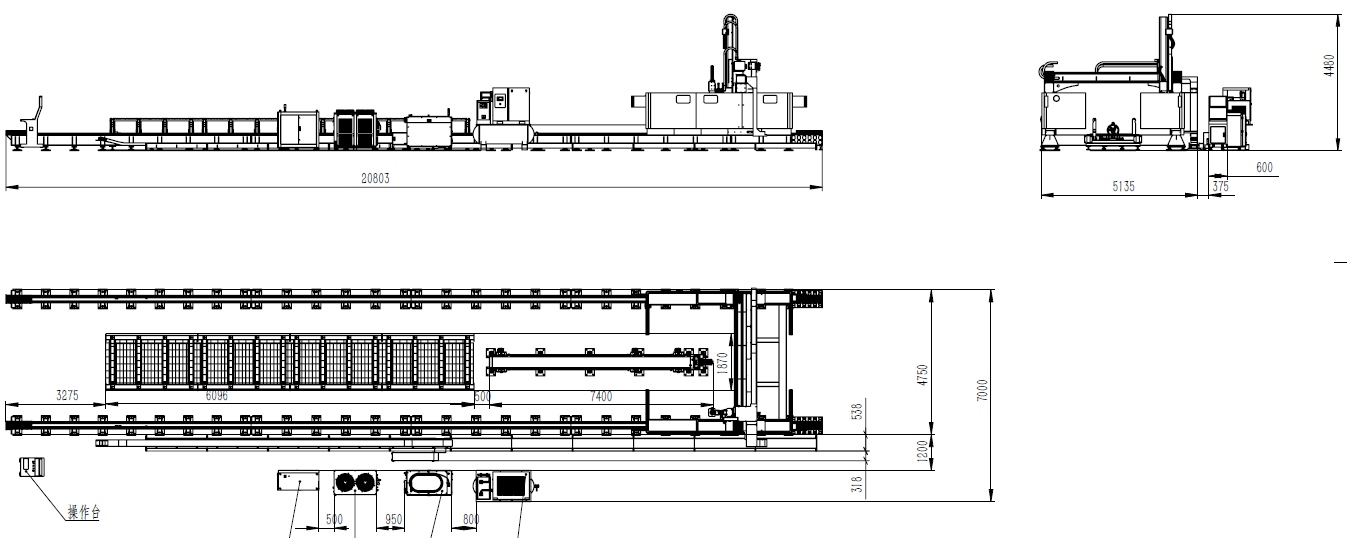

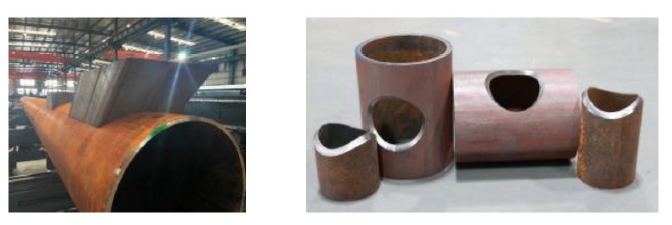

Suporta corte reto e chanfradura de tubos redondos

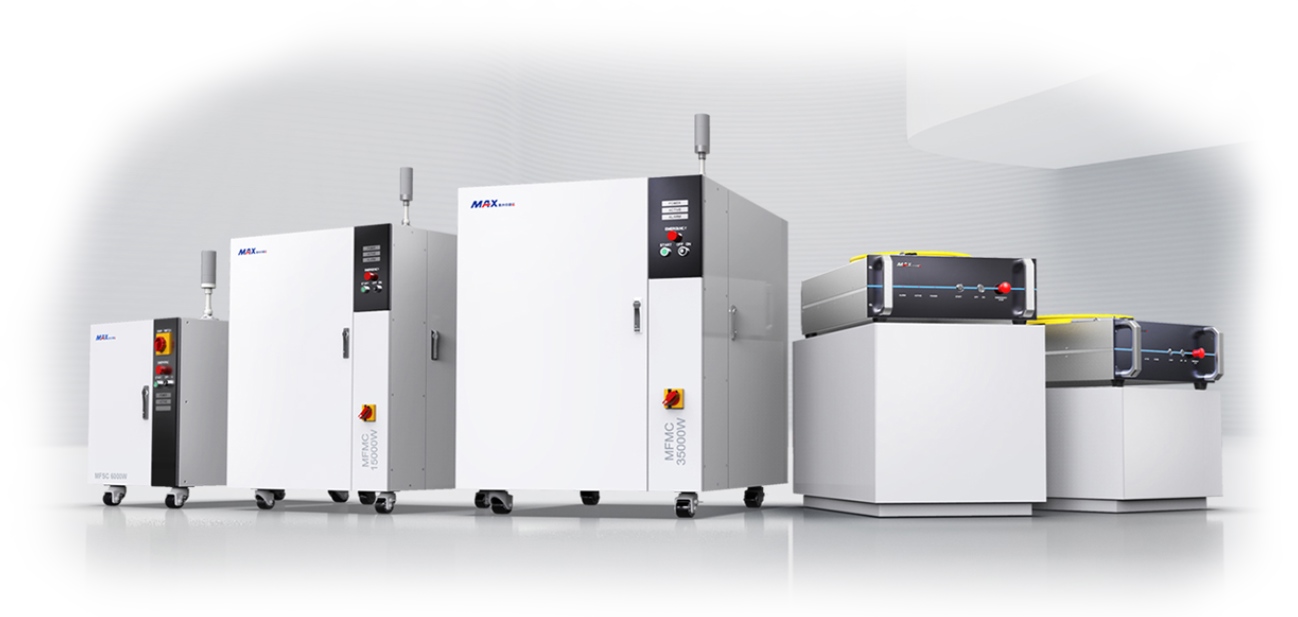

2.2 Ressonador Laser MAX

Os lasers de fibra MAX são dispositivos compactos, altamente eficientes e robustos que oferecem trabalhos com baixos custos de operação, manutenção e assistência, durante toda a vida útil do produto, sem a necessidade de manutenção preventiva.

A tecnologia única MAX permite maiores potências de saída e qualidade de feixe superior a um custo menor do que pode ser alcançado por qualquer outra tecnologia concorrente. Disponível em potências de 1.000 a 15.000W.

O feixe laser de fibra é conduzido através de uma fibra ótica flexível, integrada, que não necessita de espelhos ou óticas para alinhamento ou ajustes.

Principais vantagens:

✓ Significativa redução no consumo de energia elétrica, devido à sua maior eficiência elétrica (mais de 30%)
✓ Não utilização de gases no ressonador laser (He, CO₂ e N₂)
✓ Longa vida útil do diodo emissor oferece baixo custo de manutenção
✓ Excelente qualidade de feixe para permitir maiores velocidades de corte em materiais de espessuras finas
✓ Gama mais vasta de materiais pode ser cortada, tais como cobre ou latão

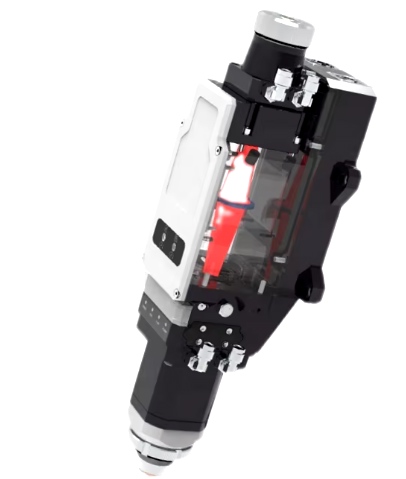

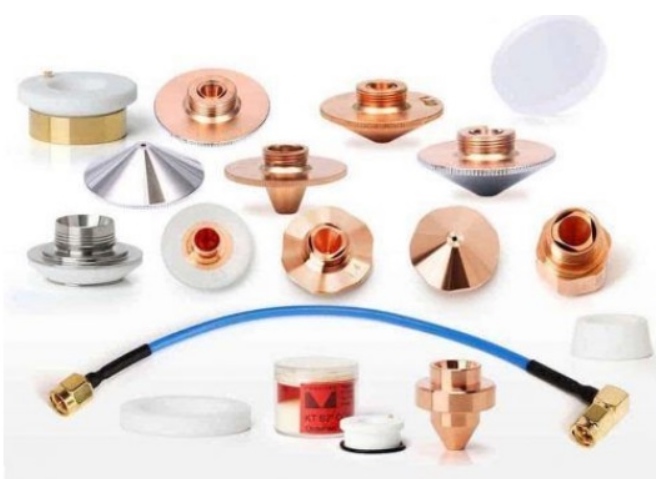

2.3 Cabeçote BOCI / BLT - AUTOFOCUS c/ Chanfrador Bevel

As cabeças de corte a laser são fabricadas na Suíça e são adequadas para lasers de fibra de média e alta potência em aplicações industriais.

Projeto de proteção dupla, sem risco de contaminação de lentes
Função de foco automático, zero de falha

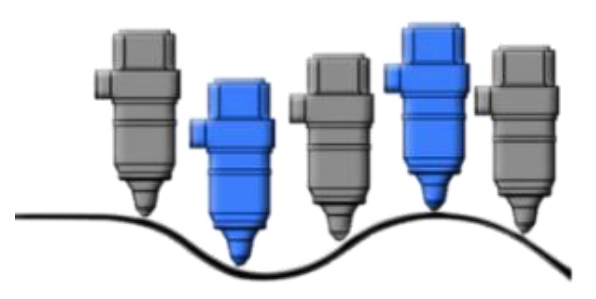

Design anticolisão e ajuste de altura de alta sensibilidade

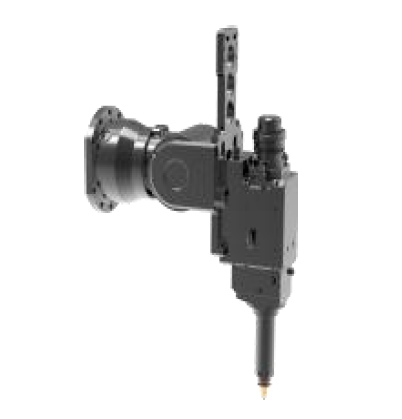

Controle de altura automático para chapas empenadas

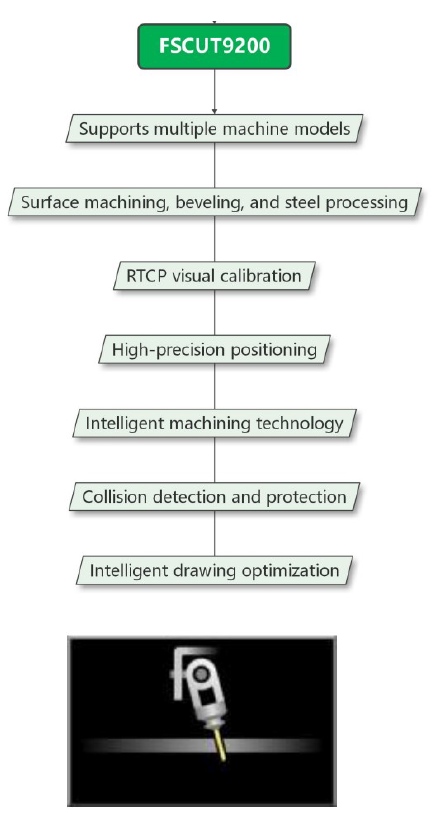

2.4 Controlador CNC: CypCUT/BOCHU - FSCUT9200 + Nesting

Programação automática de CAD/CAM com software de agrupamento automático com corte comum, micro junta e corte encadeado dão a máxima economia de material.

Comunicação com sistema de controle diretamente via WIFI ou USB, podendo ser usado na mais nova Indústria 4.0 para gestão do chão de fábrica e o trabalho do CNC. EM PORTUGUÊS!

Funções do Controlador:

Identificação automática de posicionamento da chapa e ajuste da imagem no ângulo correto
Função de retorno em qualquer ponto ao longo da faixa original
Função de desaceleração automática com pequeno ângulo ou processo de arco
Função de exibição do gráfico de corte de faixas em simulação
Modelo de controle de alta velocidade para processamento direto de sinais coletados a partir de sensores
Troca de dados entre CNC e PLC com USB, Ethernet, RS232, CAN, ethernet dupla para assistente remoto
Escolha automática de gás auxiliar de corte (nitrogênio, oxigênio e ar) e ajuste de pressão
Função de retorno de ponto de interrupção, obturador eletrônico de alta velocidade (FLY CUT, FROG JUMP)
Acompanha Controle Remoto para operações manuais

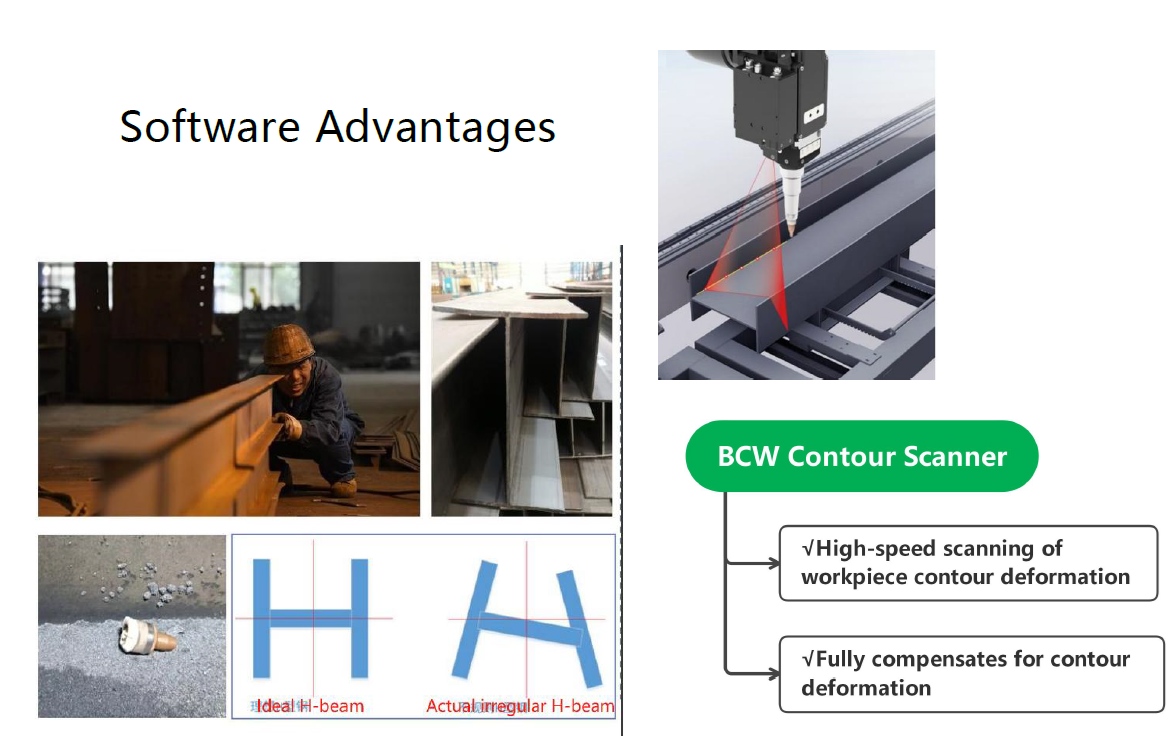

2.5 Software Nesting para Tubos

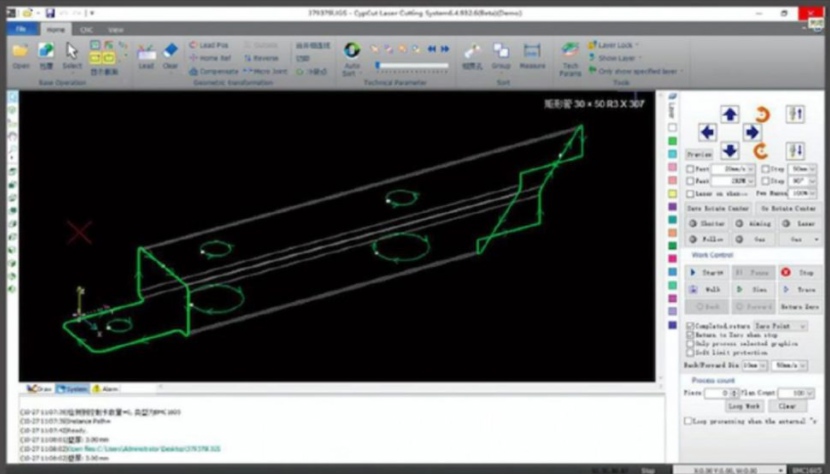

Software profissional de corte de tubos 3D que lê diretamente arquivos IGS (UG, SolidWorks) e extrai automaticamente seção transversal e trilha de corte, sem edição manual.

O software é instalado no computador do cliente e permite o corte de: tubos, cantoneiras, vigas I e U.

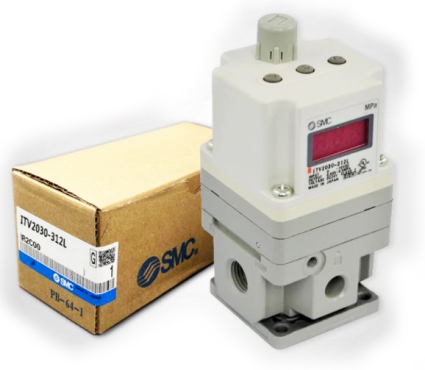

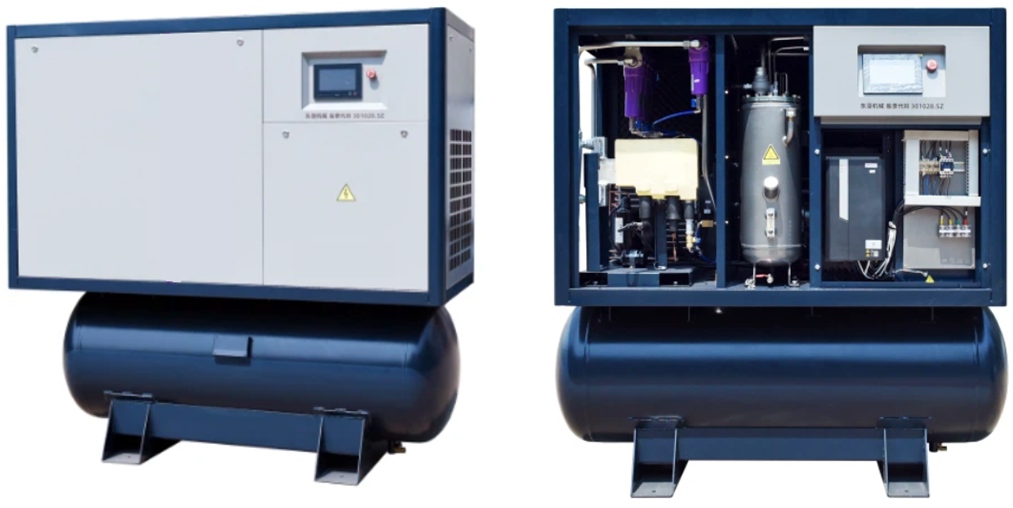

2.6 Controlador Pneumático SMC

O caminho de gás pode ser comutado via CNC automaticamente, para uso de gás de corte (ar comprimido, nitrogênio ou oxigênio), sem necessidade de interruptor manual.

2.7 Sistema de Descarga de Resíduos

Sistema de descarga de resíduos tipo gaveta, localizado embaixo da mesa (palete), conveniente para remover material de desperdício ou pequenas peças.

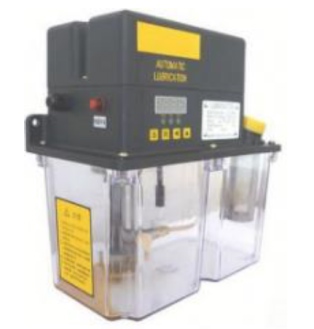

2.8 Lubrificação Automática

Sistema de lubrificação automática para cremalheiras, pinhão, guias lineares e patins. Injeta lubrificante em ciclos de acordo com timer ajustado.

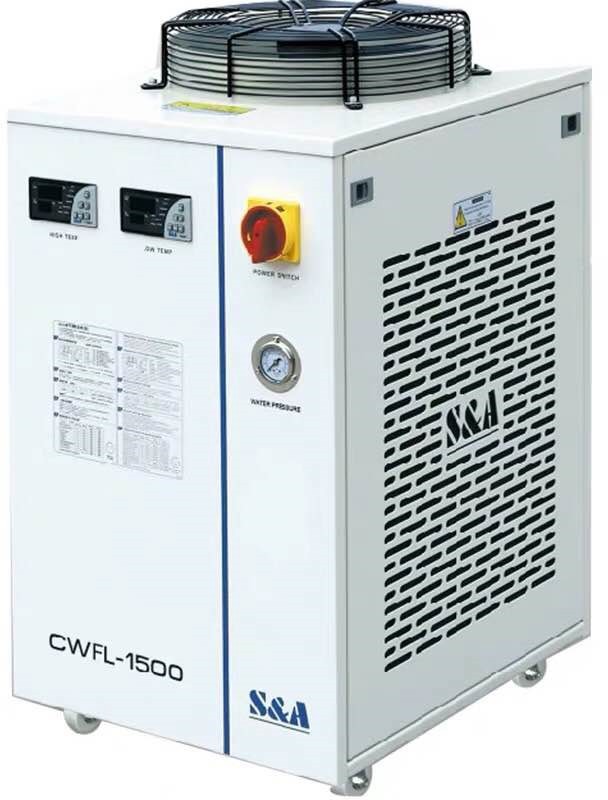

2.9 Chiller (Sistema de Resfriamento)

Sistema de resfriamento a água (Chiller) para resfriar o laser, cabeçote e o quadro elétrico.

2.10 Módulo: Assistência Remota

Modulo "Assistência Remota" para diagnósticos remotos e serviço de suporte ao cliente via conexão de Internet. Reduz os tempos de máquina parada e números de intervenções.

A máquina é conectada, via internet, aos computadores do Call Center da DARDI Service, onde nossos técnicos especializados estarão prontos para acesso remoto ao CNC da máquina.

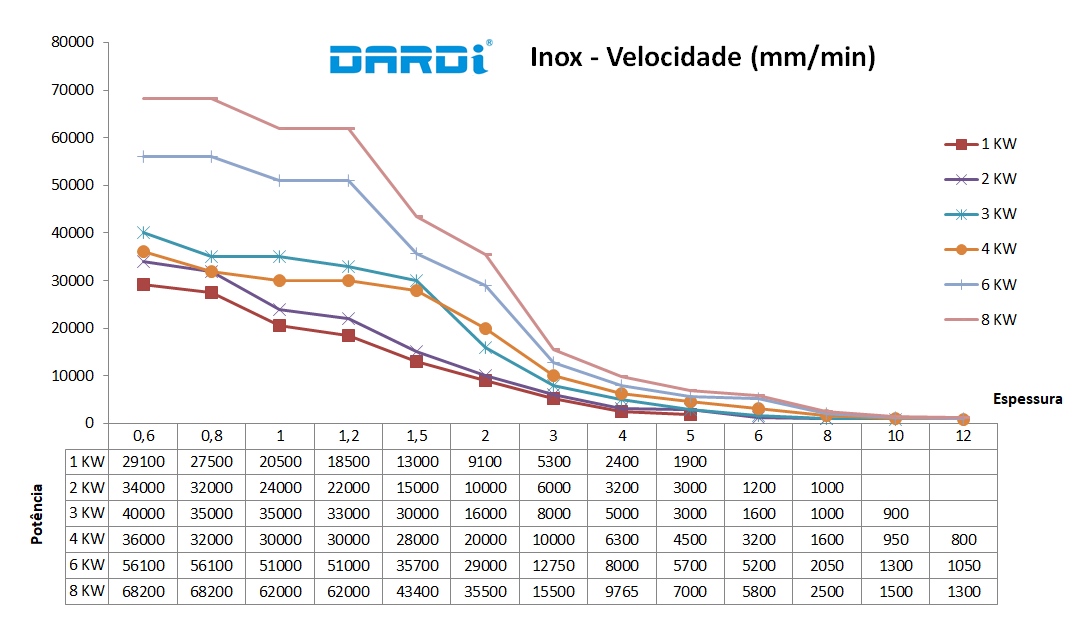

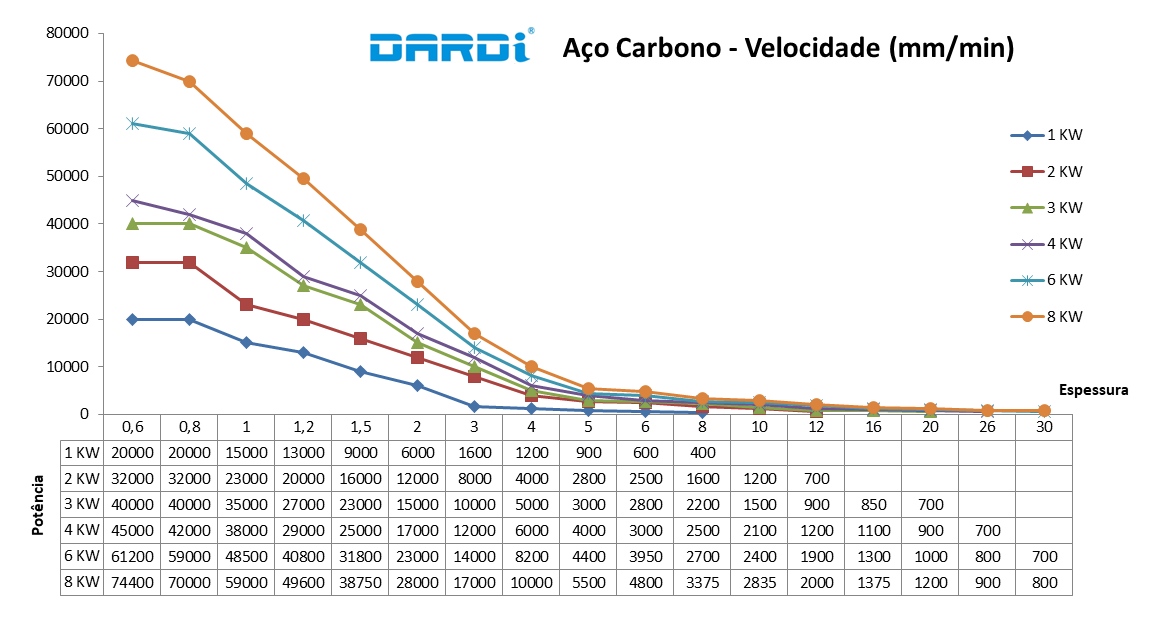

3. PARÂMETROS (PADRÃO)

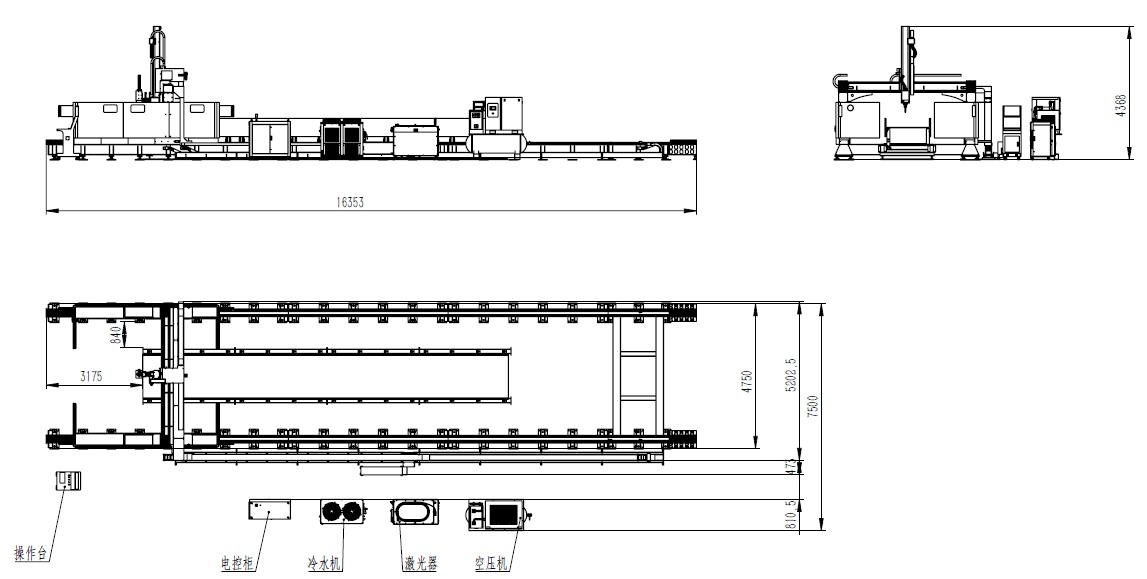

Bitolas: L:100-12000mm | W:200-1500mm | H:100-500mm
Comprimento: 14m
Perda de tudo: 0 mm

Item	Descrição	Parâmetros
1	Potência	12KW
2	Exatidão de posicionamento de X e Y	± 0.03 mm/m
3	Repetibilidade de posicionamento em X e Y	± 0.03 mm/m
4	Exatidão de posicionamento de A e B	± 0.05 mm
5	Repetibilidade de posicionamento em A e B	± 0.05 mm
6	Máxima velocidade de movimento	60m/min (1G)

4. CONFIGURAÇÃO

Item	Parte	Marca	Origem
1	Motores	FUJI	Japão
2	Trilho de guia	HIWIN	Taiwan
3	Pinhão e cremalheira	YYC	Taiwan
4	Chiller	HANLI	China
5	Cabeçote de Corte	BOCI / BLT	China
6	Laser	MAX	China
7	Controlador	Cypcut / BOCHU	China
9	Válvula proporcional	SMC	Japão
10	PLC	Siemens	Alemanha

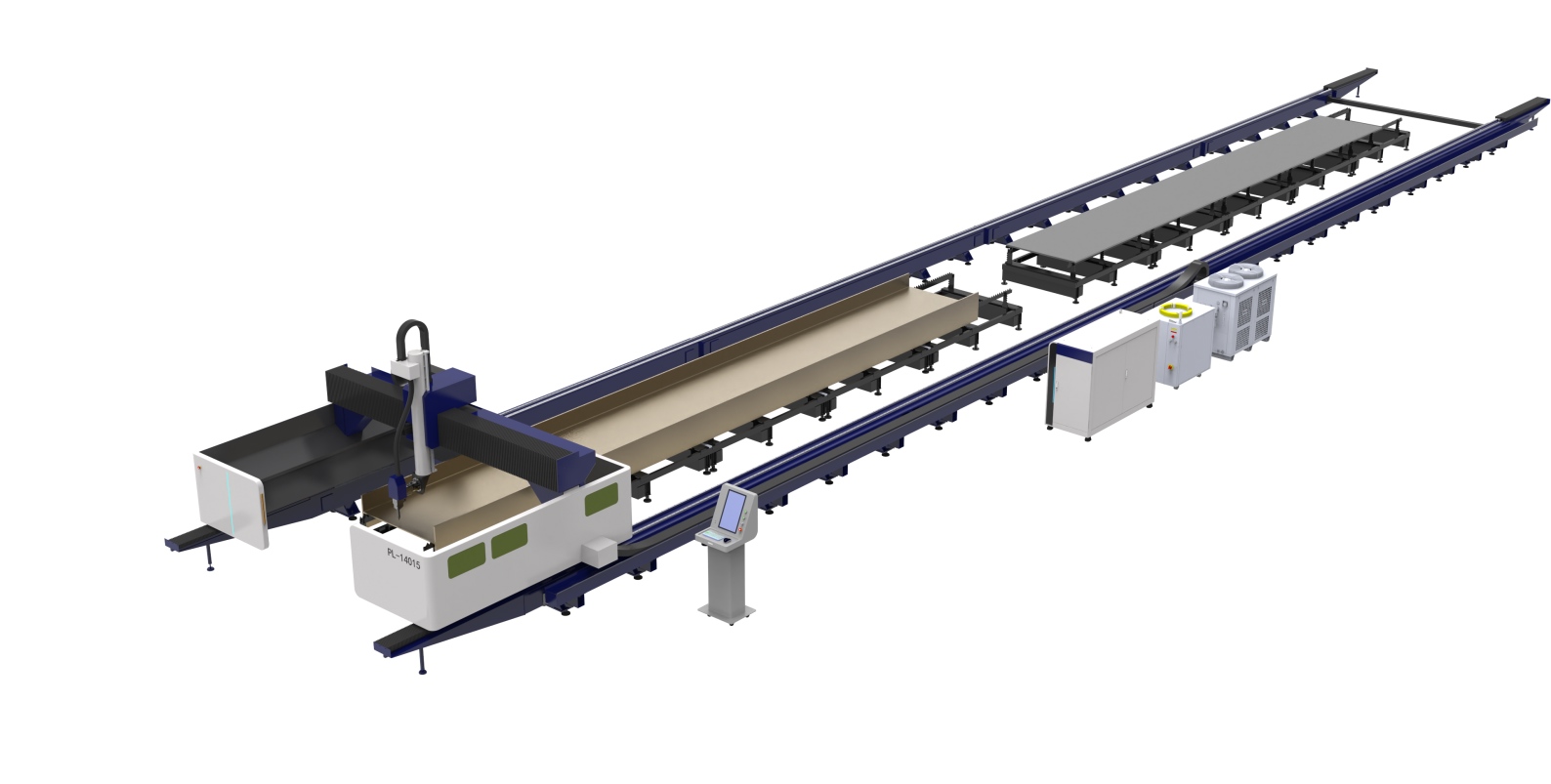

Sistema de Alimentação Automática (OPCIONAL)

5. PRINCIPAIS CARACTERÍSTICAS

Cabeça de Corte LASER BOCI com design exclusivo DARDI - com suporte técnico no Brasil
Laser MAX com vida útil estimada em mais de 100.000 horas - com suporte técnico no Brasil
CNC fabricado pela Cypcut - com suporte técnico no Brasil
Motor/Servo Drive FUJI permitem resultado ideal no processo de corte
Utilização de 1/3 a menos de potência que laser de CO₂
Redução significativa do custo de manutenção
Maior produtividade aliada ao melhor custo benefício
Unidade de resfriamento (Chiller)
Garantia total de 1 ano
Todas as coberturas sanfonadas para garantir proteção nos sistemas de movimentação
Painel frontal de fácil acesso
Peças internas de fabricantes de 1ª linha para garantir robustez e operação estável
Sistema de lubrificação automática amigável
Sistema de porta cabos elétricos fortes e durável
Sensores de alta qualidade com limitação e parada suave
