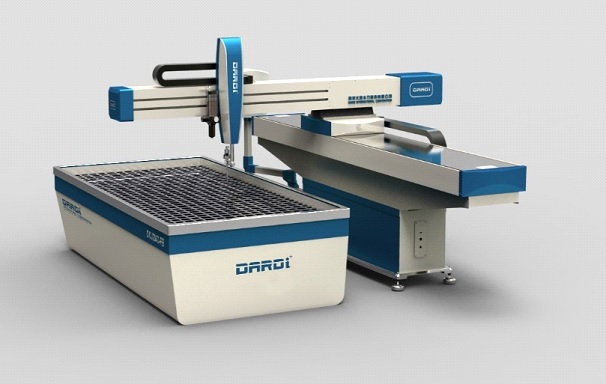

Máquina de Corte com Jato de Água

(Modelo FB) com Bomba Intensificadora

Clique no video para ampliar


Máquina de Corte com Jato de Água

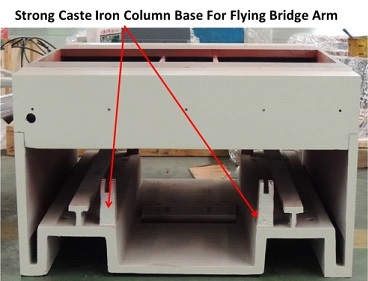

Parte Estrutural

A base de aço é muito rígida e forte. Os fusos de esfera dos eixos X, Y e Z garantem a estabilidade do projeto e precisão da máquina.

A precisão de +/- 0,1 mm, e repetibilidade de +/- 0,05mm é facilmente mantida devido ao design de fabricação da máquina DARDI.

Máquina de Corte com Jato de Água

O patim tem uma alta capacidade de carga, devido ao sistema de quatro fileiras de esferas dispostas em um ângulo de contato de 45 graus, a forma de guia linear tem classes iguais de carga nas direções radial e lateral radiais, reversas. Os patins que a DARDI usa tem uma maior capacidade de carga em um menor espaço, comparado com os patins lineares convencionais.


1.1 Especificações

Área de corte (Opções) 1300x1300 mm / 1500x2500 mm / 1500x3000 mm / 2000x3000 mm / 2000x4000 mm
Abertura do Eixo Z 170 mm
Precisão de Posicionamento Linear +/- 0,1 mm
Repetibilidade +/- 0,05 mm
Máxima velocidade 15m/min

1.2 Características

  • Máquinas com Certificação CE de qualidade, aprovada nos mais exigentes mercados Europeus e Americanos;
  • Projetado com mais de 20 patentes;
  • Movimentação suave da máquina;
  • Todas as coberturas em aço inoxidável, para resistir à oxidação e é extremamente durável;
  • Sistema de Lubrificação Automática, extremamente fácil de ser realizada a manutenção;
  • Projeto altamente integrado, sistema operacional e inteligente.

Sistema com Design Rígido e Confiável

  • Painel frontal de fácil acesso;
  • Cuidadosamente projetado com apenas um conjunto estrutural em aço, rígido e estável. Ocupa um espaço mínimo e é fácil de operar. (Menor “FootPrint” do Mercado);
  • Especial Controlador ESA/GV e SERVO DRIVES YASKAWA permitem um resultado ideal no processo de corte.

Todos com suporte técnico local.

  • Todas as peças internas usadas na fabricação dos equipamentos são de fabricantes de 1ª linha e famosos, para garantir a alta qualidade e uma operação estável.

Liderando Detalhes em Design

  • Sistema de lubrificação automática e usuário-amigável, este conjunto faz com que a manutenção seja mais fácil de ser realizada;
  • Sistema de porta cabos elétricos fortes e durável, próprio para movimentos flexíveis;
  • Os Cabos elétricos foram cuidadosamente selecionados para serem confiáveis;
  • Sistema com sensores de alta qualidade fornecem uma limitação e/ou parada do equipamento de modo suave, protegendo assim a máquina.

Cuidadosamente planejado - Novo Design

Fuso de Esfera de Alta Precisão

Máquina de Corte com Jato de Água
  • Sistema de Movimentação dos eixos possuem proteção dupla;
  • O eixo Y é impulsionado por um único motor e correias duplas sincronizadoras para fornecer uma melhor precisão;
  • É usada uma das marcas mais famosas no mundo nos fusos de esfera e guia lineares para assegurar a precisão elevada do corte, todas com reposição local no Brasil;

Controlador CNC - ESA/GV 500/530

Máquina de Corte com Jato de Água

DARDI Internacional e ESA / GV Itália em parceria, com exclusividade, no uso deste controle, para máquinas de corte com jato de água DARDI.

O controle é baseado em PC industrial, utiliza sistema operacional Windows que otimiza a necessidade do operador e torna a programação bastante simples.

A ESA/GV tem todo o suporte no Brasil com engenheiros qualificados.


DARDI C40T Bomba Intensificadora 40HP 55.000psi ( 3800 bar )

Pressão 380 MPA/55.000psi/3800bar
Taxa máxima de fluxo 3,7 litros/min
Energia 30kw/40HP
Taxa de pressurização 20:1
Pressão de óleo 0-200 bar
Tipo de óleo Óleo Hidráulico 46 (Temperatura de 15-40℃)
Fonte de alimentação 220/380/440 VAC Trifásico
Refrigeração Hidráulica Incluída
Sistema de Filtragem Incluído
Máquina de Corte com Jato de Água

Unidade de Resfriamento – Chiller

Equipamento oferece o resfriamento forçado do óleo hidráulico para otimizar a condição de funcionamento do sistema. Proporciona o aumento no tempo de trabalho contínuo e estende a vida útil da Bomba e seus componentes.

Máquina de Corte com Jato de Água

Reservatório de Abrasivo

Tem a função de armazenar o abrasivo para a máquina de corte com jato de água. Devido ao sistema ser pressurizado, o transporte do abrasivo flui de uma maneira simples com alta eficiência. Capacidade de 170L de fornecimento contínuo.

Máquina de Corte com Jato de Água

OPCIONAL: Sistema de Remoção de Abrasivo Automático Xtractor

https://www.dardi.com.br/

Mais uma novidade da DARDI.

  • Nenhum outro sistema deste porte remove de 30 a 45 Kg/minutos do tanque da máquina de corte com jato de água DARDI.
  • Não é necessário adicionar água para remover o abrasivo.(Você usa a própria água do tanque para a remoção do abrasivo)
  • Instala o sistema de remoção em minutos, basta engatar uma mangueira de ar comprimido e começar a remover o abrasivo.
  • Não precisa deixar o sistema ligado direto, pode ser ligado somente no momento da remoção.
  • Todos os componentes são acessíveis, pois não estão dentro do tanque e/ou submersos.
  • Não precisa limpar o tanque, pois não usa edutores submersos.
  • Ambiente limpo, aumenta a vida útil de seu equipamento.
  • Evita cortes e lesões, associados com a remoção manual (segurança).

Para a sua empresa, as economias serão:

  • Economia de eletricidade, pois só é acionado na hora do uso.
  • Economia de espaço, pois só é utilizado na hora da remoção do abrasivo.
  • Economia na sua conta, pois o sistema não trabalha DESNECESSARIAMENTE, economia de água e de energia elétrica.
  • O operador remove o abrasivo quando necessário e sem custos adicionais de trabalho, evitando horas extras.

Nenhum sistema economiza tanto comparado com o removedor da DARDI International Corporation.

Com o sistema inteligente, você economiza água, energia elétrica, mão de obra e pode ser utilizado com a máquina em funcionamento.

O Sistema de Remoção de Abrasivo da DARDI International Corporation, foi projetado para trabalhar de forma inteligente, deixando o ambiente limpo e permitindo o trabalho constante, não precisando parar a máquina para limpar o tanque, evitando “downtime”.

O removedor impulsiona sua empresa a ter mais lucros, minimizando o tempo de parada de máquina e eliminando condições inseguras de trabalho.
