Calandra CNC DARDI - 4 Rolos

(2050 / 2550 / 3100 mm)

para chapas de 4 mm até 60 mm

Clique no video para ampliar


Calandra CNC - 4 Rolos

1. Principais Características:

Design europeu, aparência aerodinâmica, os quadros de nossas máquinas são fabricados em aço soldado (ST-52). Os eixos, materiais e rolamentos utilizados na produção são de qualidade européia. Além disso, o limite de torque das máquinas é muito alto. Os sistemas de reprodução e controle gráfico CNC estão disponíveis como acessório opcional.

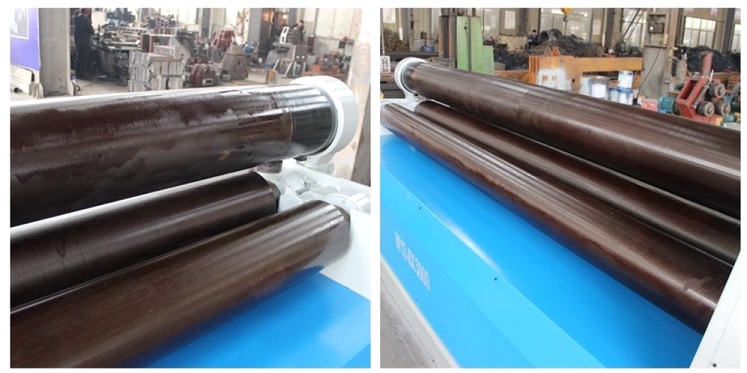

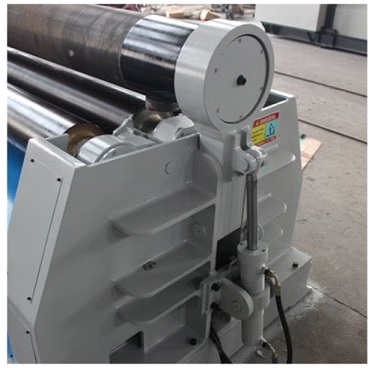

A estrutura principal do equipamento inclui o rolo superior, o rolo inferior e o mecanismo de movimento horizontal, mecanismo de suporte, mecanismo de acionamento principal, sistema de desaceleração, estrutura da máquina esquerda e direita, chassi e mecanismo de equilíbrio, mecanismo de chassi e equilíbrio, sistemas de controle hidráulico e elétrico.

O modelo MH possui os rolos superior e inferior alimentados por motor hidráulico e caixa de engrenagens planetárias.

Pré-curvatura de alta precisão, configure livremente a largura da placa. O rolo superior pressiona a extremidade da placa para pré-dobrar.

O rolo superior gosta de tambor com a colaboração do rolo transportador, permitindo a dobra contínua de qualquer espessura da placa.

Trabalho seguro, dois rolos fixos fixos, o rolo superior faz movimento horizontal e vertical e a placa não se move durante o movimento do rolo superior.

Calandra CNC - 4 Rolos

Estrutura unitária, conveniente para mover toda a máquina, pois a máquina possui uma panela resistente. Não há necessidade de ancorar o parafuso.

O uso diferente tem uma maneira de controle diferente, como o controle numérico superior e o controle numérico abaixo.

Por meio de tecnologia exclusiva, a DARDI pode desenvolver cones tão facilmente quanto máquinas concorrentes podem desenvolver cilindros. E elimina as cicatrizes na superfície da casca ou do rolo e também elimina, na maioria dos casos, a necessidade de moer a laminação (bullnosing) na borda de menor diâmetro.


2. PLC Touch display sistema de controle CNC:

Aeronaves especiais de flexão, controle numérico.

HMI (interface homem-máquina), operação inteligente.

Auto-compensador, operação única, alta eficiência, seguro e conveniente.

Muitos modelos de escolha, modelo de controle numérico econômico, controle numérico computadorizado do TC.

Calandra CNC - 4 Rolos

3. Principais partes do processo de fabricação:

Rolos de trabalho: lingote de aço fundido (análise da composição química): verifique o desempenho do forjamento forjado - forjamento de recozimento - falha UT - desbaste (testes mecânicos) - tratamento térmico (endurecimento e revenimento) - falha UT - semi-acabamento - acabamento - MT.

Peças forjadas grandes: corpo do cilindro, engrenagem, forjamento de eixo de engrenagem, granulação bruta - inspeção de superfície - desbaste - falha UT - tratamento térmico do detector de falha UT - acabamento semi-acabamento - MT.

Calandra CNC - 4 Rolos

Estrutura de soldagem: racks, chassi, caixa de roda

Placa na fábrica (análise da composição química, teste de propriedades mecânicas) - pré-tratamento - para usinagem de chapa de corte-solda-costura UT ou RT - tratamento de recozimento - desbaste-acabamento - desbaste de vibrações - jateamento a quente – acabamento

Calandra CNC - 4 Rolos

4. Configuração da máquina de rolamento de chapa hidráulica:

Potência principal: Siemens Electrical made in Germany
Principais elementos eletrônicos: Schneider fabricado na França;
Rolamento autocompensador de duas carreiras: Axletree da Alemanha
Motor principal: Siemens Electrical fabricado na Alemanha
Controlador lógico programável PLC: produtos OMRON do Japão
Sistema hidráulico: Bosch - Rexroth fabricado na Alemanha
Bomba de óleo: Sunny dos EUA;
Rolo de trabalho: Material do rolo de trabalho com aço de liga 42CrMo.
Sistema de exibição digital: Touch Screen para Delta
Transdutor: OMRON, fabricado no Japão
Sistema de lubrificação automática: junta sino-japonesa, com alarme de bloqueio

5. Equipamento padrão:

- Sistema de controle CNC (Domron)

- Braços de suporte de chapa ( Alemanha Bosch-Rexroth Hydraulic )

- Connector (Alemanha EMB Tubing)

- Motor (Alemanha Siemens )

- Proteção contra sobrecarga hidráulica e elétrica (Tele mecanique / Schneider Electrics)

Calandra CNC - 4 Rolos

6. Normas de segurança (2006/42 / EC):

1.PT 12622: 2009 + A1: 2013

2.EN ISO 12100: 2010

3.EN 60204-1: 2006 + A1: 2009

Equipamento de segurança:

  • Protecção dos dedos da frente (cortina de luz de segurança)
  • Interruptor de pé Kacon na Coreia do Sul (nível 4 de segurança)
  • Cerca segura de metal traseira com normas CE
  • Relé de segurança com Monitorar o pedal e a proteção de segurança

7. TABELA DE MODELOS & PARÂMETROS:

Calandra CNC - 4 Rolos
