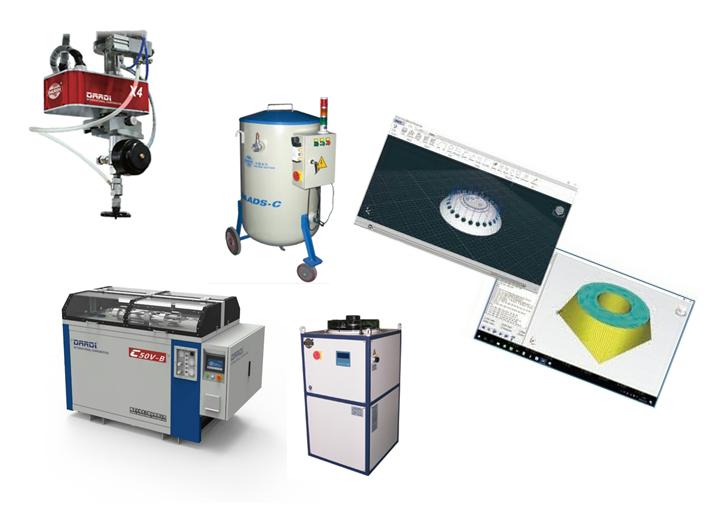

Apresentação

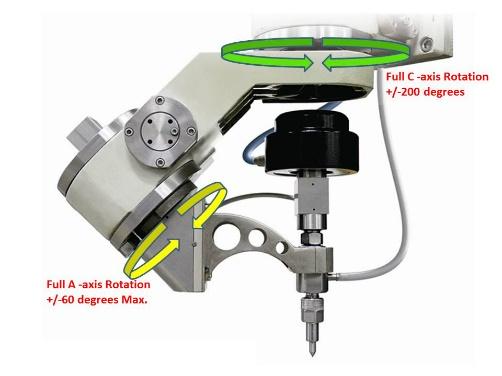

Cabeçote
A base é fabricada em aço especial, muito rígido e forte. Os fusos de esfera dos eixos X, Y, V e Z garantem a estabilidade do projeto e precisão da máquina.
A precisão de +/- 0,10 mm, e repetibilidade de +/- 0,03 mm é facilmente mantida devido ao design de fabricação da máquina DARDI.
O patim tem uma alta capacidade de carga, devido ao sistema de quatro fileiras de esferas dispostas em um ângulo de contato de 45 graus, a forma de guia linear tem classes iguais de carga nas direções radial e lateral radiais, reversas. Os patins que a DARDI usa tem uma maior capacidade de carga em um menor espaço, comparado com os patins lineares convencionais.
Especificações
| Área de corte | - |
| Abertura do Eixo Z | 170 mm |
| Precisão de Posicionamento Linear | +/- 0,1 mm |
| Repetibilidade | +/- 0,03 mm |
| Ângulo de Corte | +/- 0 a 60o |
| Controle de Conicidade | Automático |
| Precisão de Posicionamento Angular | +/- 0,1o |
| Veloc. Máx. Contorno | 5m/min |
| Máxima velocidade | 20m/min |
Software

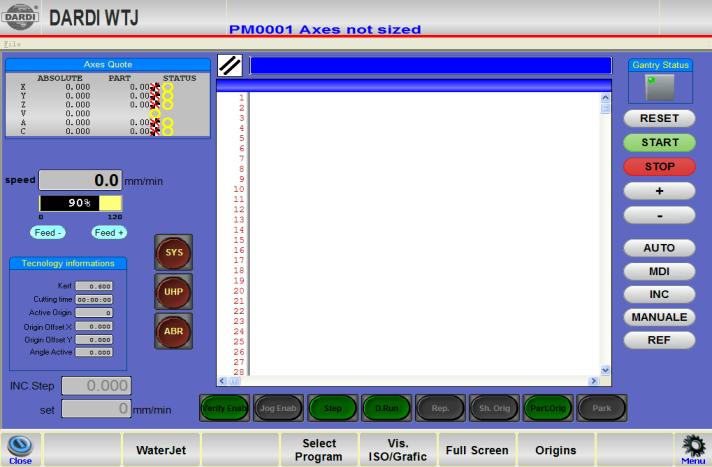

Controlador CNC – ESA
DARDI Internacional e ESA Itália em parceria, com exclusividade, no uso deste controle, para máquinas de corte com jato de água DARDI.
O controle é baseado em PC industrial, utiliza sistema operacional Windows que otimiza a necessidade do operador e torna a programação bastante simples.
A ESA tem todo o suporte no Brasil .
Software PEGASSUS
Software PEGASSUS foi desenvolvido especialmente para ser usado em máquinas de corte com jato de água. As principais funções são:
- Transformação automática de arquivos DXF e DWG em código CNC;
- Programação de entrada e saída da peça a ser cortada;
- Geração de contornos da peça a ser cortada;
- Função de auto simulação da peça a ser cortada;
- Banco de dados incluso (material, espessura, velocidade de corte, etc.);
- Calcula o comprimento, tempos e custos;
- Corte 2D/3D dinâmico;
- Controla o ângulo de inclinação de 0 a 60 graus;
- Calcula e compensa a conicidade de corte
- Tecnologia 3D para cortes em superfícies curvas e/ou cônicas, podendo cortar, escarear e fazer chanfros;
Bomba

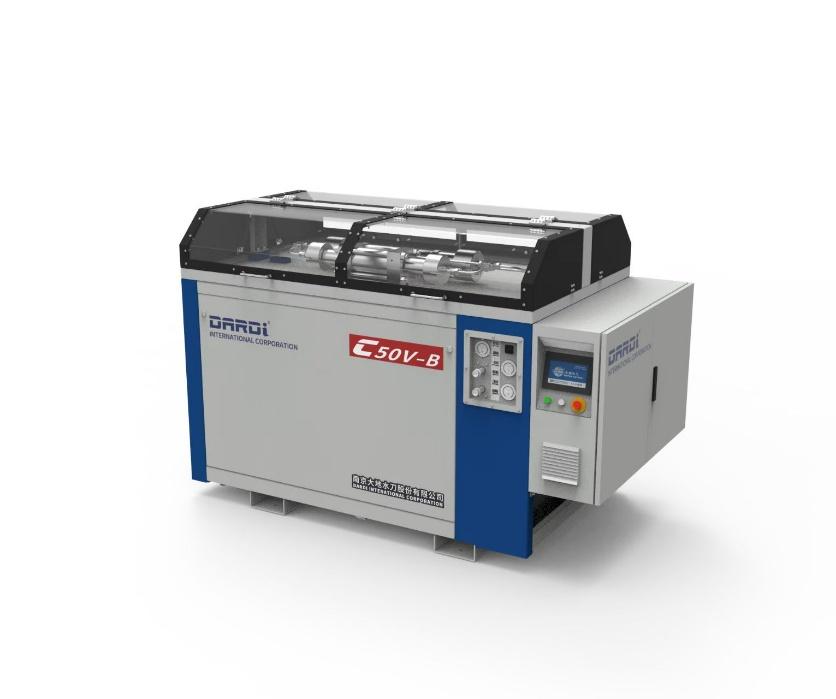

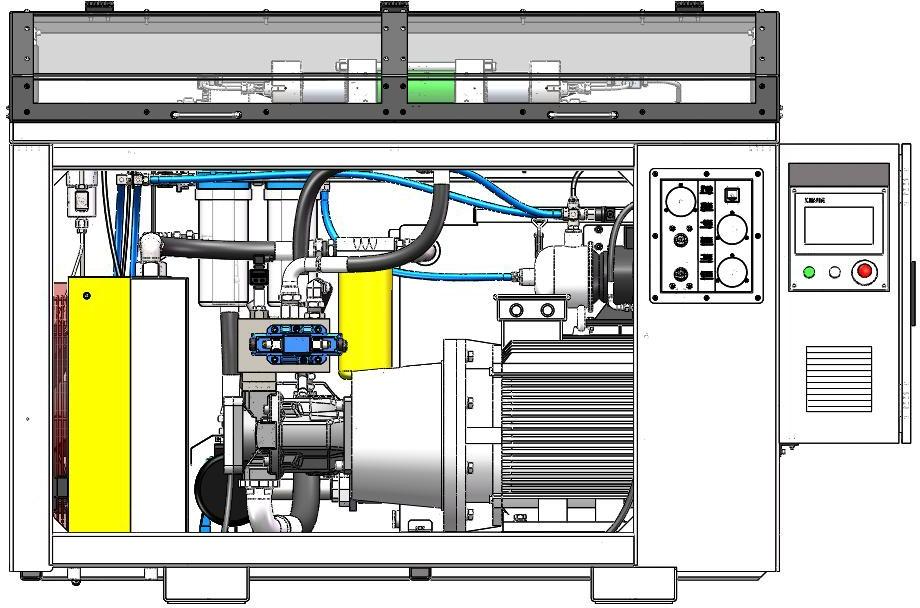

Bomba Intensificadora 50HP
| Pressão | 420 MPA/60.000psi/4200bar |
| Taxa máxima de fluxo | 3,7 litros/min |
| Energia | 37kw/50HP |
| Taxa de pressurização | 20：1 |
| Pressão de óleo | 0-200 bar |
| Tipo de óleo | Óleo Hidráulico 68 (Temperatura de 15-40℃) |
| Fonte de alimentação | 380 VAC Trifásico |
| Refrigeração Hidráulica | Incluída |
| Sistema de Filtragem | Incluído |

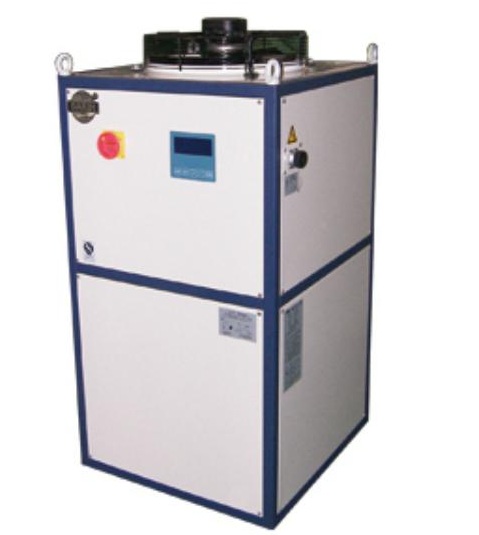

Chiller
Equipamento oferece o resfriamento forçado do óleo hidráulico para otimizar a condição de funcionamento do sistema. Proporciona o aumento no tempo de trabalho contínuo e estende a vida útil da Bomba e seus componentes.

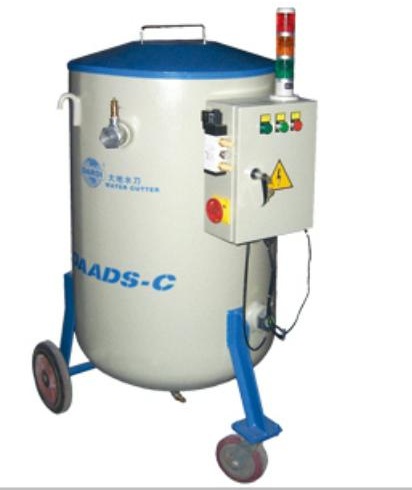

Reservatório de Abrasivo
Tem a função de armazenar o abrasivo para a máquina de corte com jato de água. Devido ao sistema ser pressurizado, o transporte do abrasivo flui de uma maneira simples com alta eficiência. Capacidade de 170L de fornecimento contínuo.

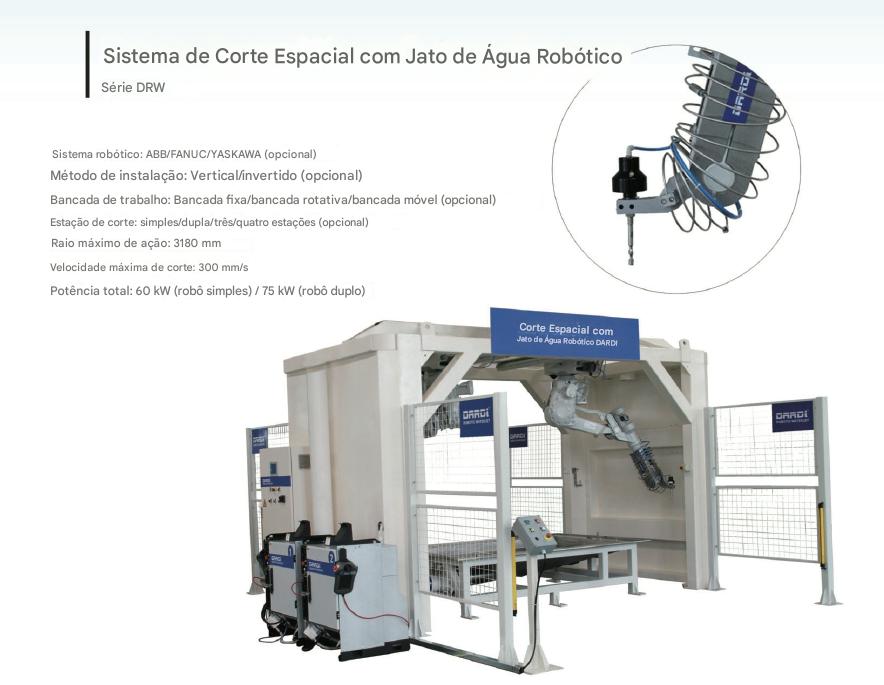

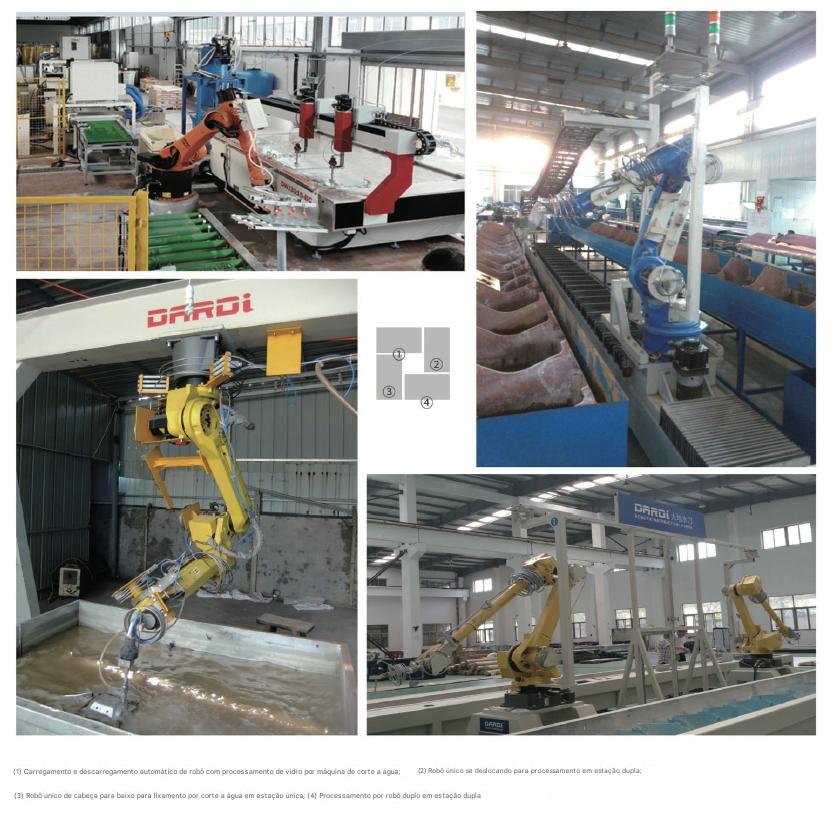

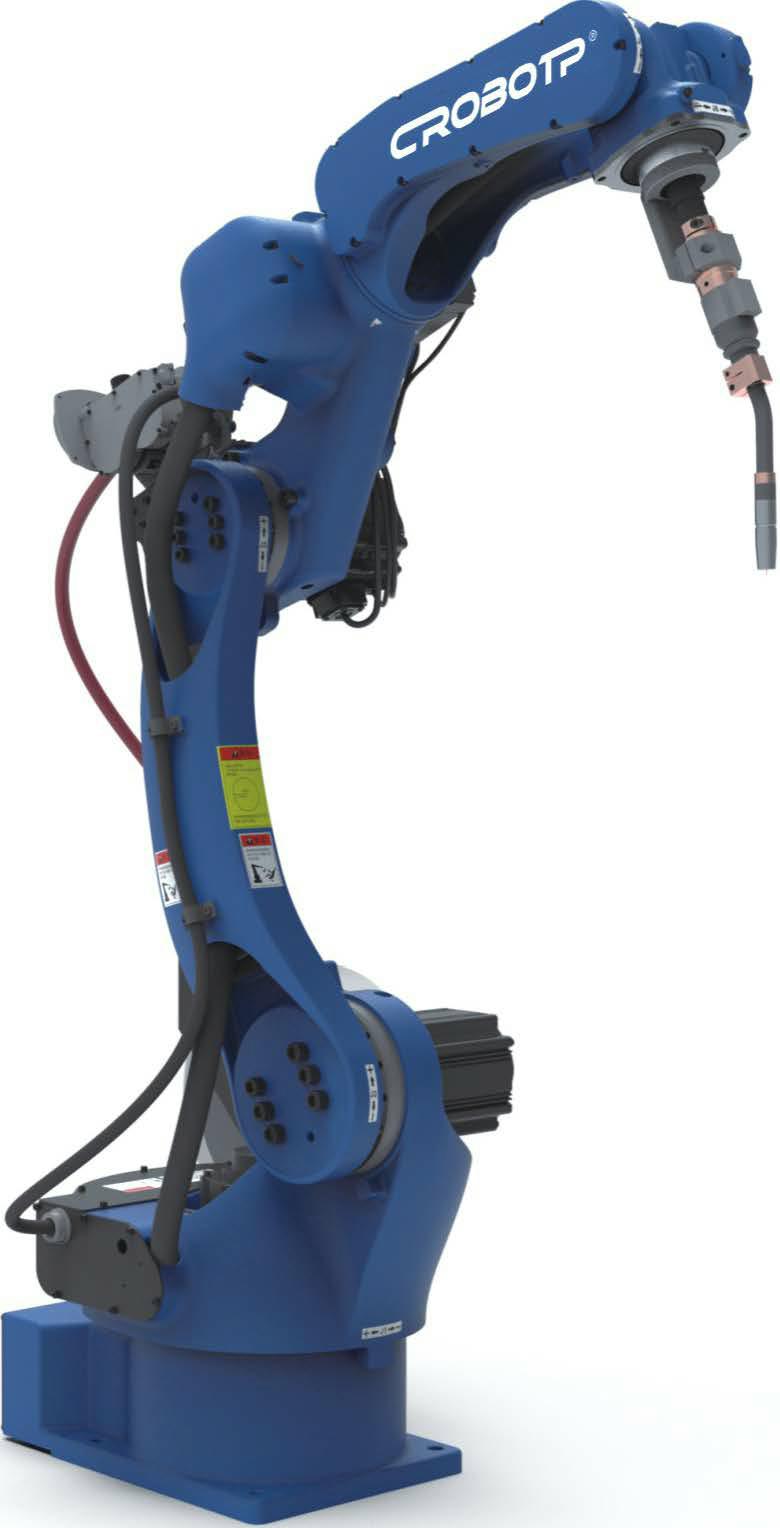

Opcional: Robô (vários tamanhos)
| Qty de Eixos | 6 |
| Capacidade | até 10 kg |
| Precisão | +/-0.08 mm |
| Máx. Cobertura | 1,454 m |
| Máxima Velocidade | de 169º/s a 743º/s |
| Peso | 170 Kg |
Consumíveis / Hora máquina
- Consumo de Abrasivo: 20 Kg/h (Custo Abrasivo: R$ 4/Kg) = R$ 80/h
- Consumo de Energia: 37 kw/h = R$ 20/h
- Consumo de Água: 180L/h (5m3 = R$ 37) (1m3 = 1.000L) = R$ 1 /h
- Manutenção: = R$ 1 /h
- Operador: (salario R$ 3mil/mes) = R$ 18/h
- TOTAL: Hora Máquina: ~ R$ 120 /h
Manutenção Preventiva
- Kit de Alta Pressão (em torno de 400 ~ 500h - só troca se tiver vazamento): R$ 400
- Tubo de mistura (so se usar abrasivo): R$ 580
