Máquina de Corte a LASER - MAX 1 a 40 KW

1. APRESENTAÇÃO:

Precisão, alta velocidade, maior vida útil e baixo consumo.

A máquina de corte a laser DARDI foi desenvolvida para atender a necessidade de produção proporcionando:

• Menor consumo de energia com respeito ao meio ambiente.
• Alta produtividade com ciclos de tempo otimizados e processos altamente confiáveis.

2. CARACTERÍSTICAS TÉCNICAS

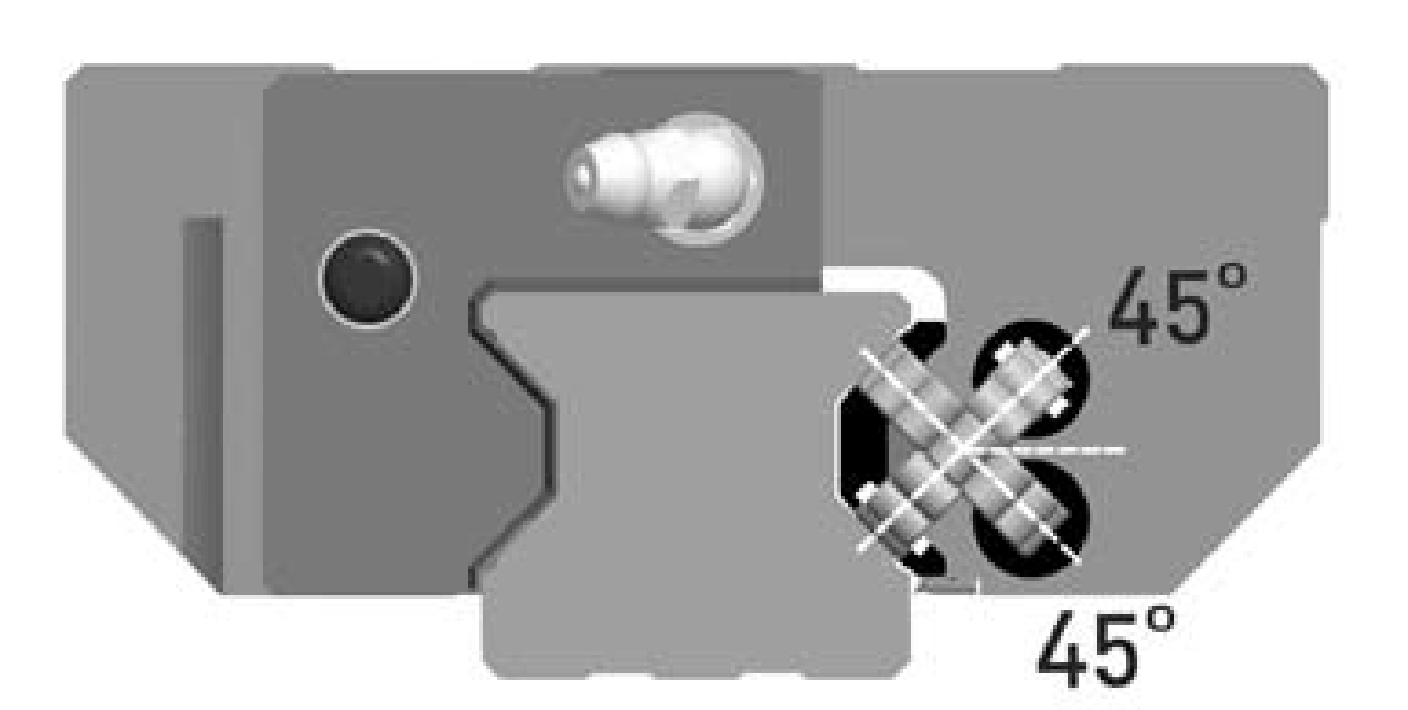

O sistema de movimentação e através de cremalheira com engrenagem helicoidal de alta precisão que garantem a estabilidade do projeto e precisão da máquina. A precisão de posicionamento é de +/- 0,05 mm, e repetibilidade de posicionamento de +/- 0,02mm é facilmente mantida devido ao design de fabricação da máquina DARDI. O patim tem uma alta capacidade de carga, devido ao sistema de quatro fileiras de esferas dispostas em um ângulo de contato de 45 graus, a forma de guia linear tem classes iguais de carga nas direções radial e lateral radiais, reversas. Os patins que a DARDI usa tem uma maior capacidade de carga em um menor espaço, comparado com os patins lineares convencionais.

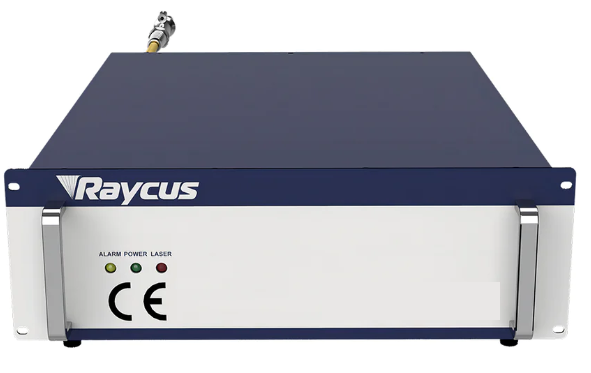

3.2 Ressonador Laser RAYCUS

Os lasers de fibra RAYCUS são dispositivos compactos, altamente eficientes e robustos que oferecem trabalhos com baixos custos de operação, manutenção e assistência, durante toda a vida útil do produto, sem a necessidade de manutenção preventiva.

A tecnologia única RAYCUS permite maiores potências de saída e qualidade de feixe superior a um custo menor do que pode ser alcançado por qualquer outra tecnologia concorrente. Os projetos são desenvolvidos com base em técnicas inovadoras de bombeamento e componentes de alto desempenho aperfeiçoados pela RAYCUS durante um período de 20 anos de intenso investimento e inovação. As pedras angulares da tecnologia RAYCUS são: a técnica de bombeamento lateral e a arquitetura de bombeamento de diodo emissor distribuído.

Estão disponíveis com potências de 1.000 a 3.000W.

O feixe laser de fibra é conduzido através de uma fibra ótica flexível, integrada, que não necessita de espelhos ou óticas para alinhamento ou ajustes.

Principais vantagens:

• Significativa redução no consumo de energia elétrica, devido à sua maior eficiência elétrica (mais de 30%);
• Não utilização de gases no ressonador laser, como He, CO2 e N2;
• A longa vida útil do diodo emissor oferece baixo custo de manutenção;
• Excelente qualidade de feixe para permitir maiores velocidades de corte em materiais de espessuras finas;
• Uma gama mais vasta de materiais pode ser cortada, tais como cobre ou latão.

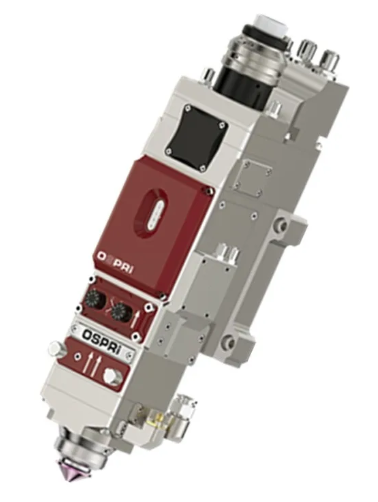

3.3 Cabeçote Ospri – AUTOFOCUS

As cabeças de corte a laser são fabricadas na Suiça e são adequados para lasers de fibra de média e alta potência em aplicações industriais.

A nova versão possui projeto de proteção dupla, sem risco de contaminação de lentes. Possui função de foco automático, zero de falha, design anticolisão e ajuste de altura de alta sensibilidade.

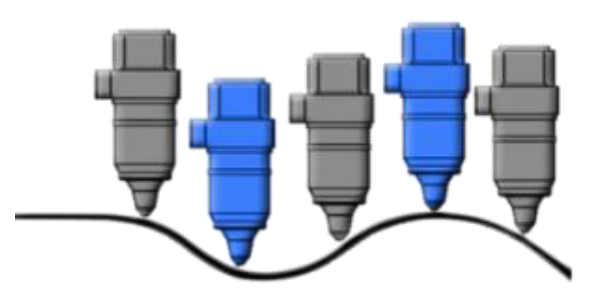

Controle de altura automático para chapas empenadas

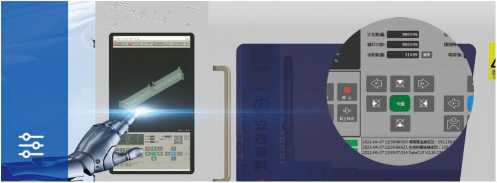

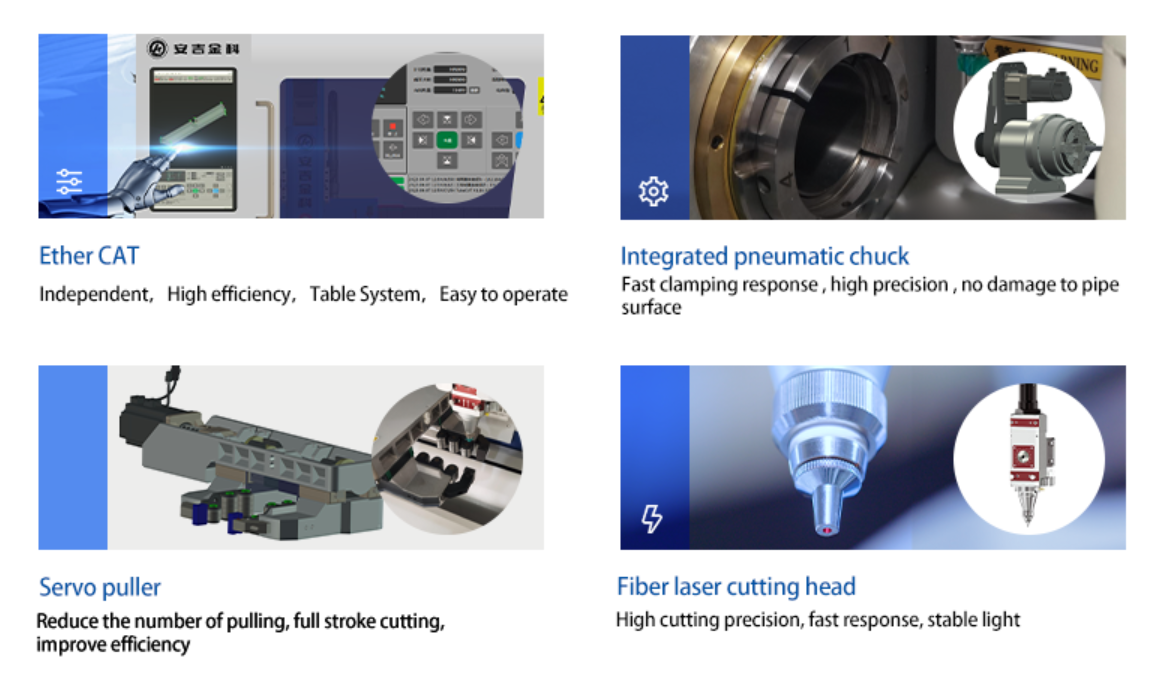

Controlador CNC: EtherCAT

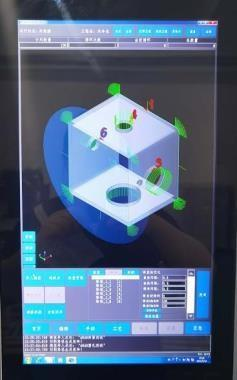

Programação automática de CAD / CAM com software de agrupamento automático com corte comum, micro junta e corte encadeado dão a máxima economia de material. Comunicação com sistema de controle diretamente via WIFI ou USB, podendo ser usado na mais nova Industria 4.0 para gestão do chão de fábrica e o trabalho do CNC.

Controlador tem todas as funções necessárias para corte a laser, teoria de cálculo de movimento avançado para realizar o posicionamento precisamente e sem problemas, conheça alguma delas:

• Identificação automática de posicionamento da chapa e ajuste da imagem no ângulo correto
• Função de retorno em qualquer ponto ao longo da faixa original
• Função de desaceleração automática com pequeno ângulo ou processo de arco
• Função de exibição do gráfico de corte de faixas em simulação
• Modelo de controle de alta velocidade pode garantir o processamento direto de sinais coletados a partir de sensores cabeça de corte, sem necessidade do processamento
• Troca de dados entre o sistema CNC e o sistema de PLC com USB, Ethernet, RS232, interface de barramento CAN, interface ethernet dupla pode usado para o assistente remoto
• Escolha automática de gás auxiliar de corte (nitrogênio, oxigênio e ar) e ajustar a pressão do gás
• Função de retorno de ponto de interrupção, função de obturador eletrônico de alta velocidade, permitem funções como FLY CUT, FROG JUMP, ... e assim por diante, melhorando a eficiência de corte
• Acompanha Controle Remoto, para facilitar operações manuais, caso não deseje utilizar o modo automático

Equipado com base de dados de parâmetros de corte para materiais nacionais, os parâmetros de corte podem ser ajustados em tempo real durante o processo de corte para obter a melhor qualidade de corte.

Suporta arquivos nos formatos AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, NC, GBX.

O Software aumenta a produtividade e gerencia o corte deixando o mínimo de sucata possível por lote de corte, promove considerável economia de tempo graças ao seu sistema completamente automatizado.

Chiller (Sistema de Resfriamento)

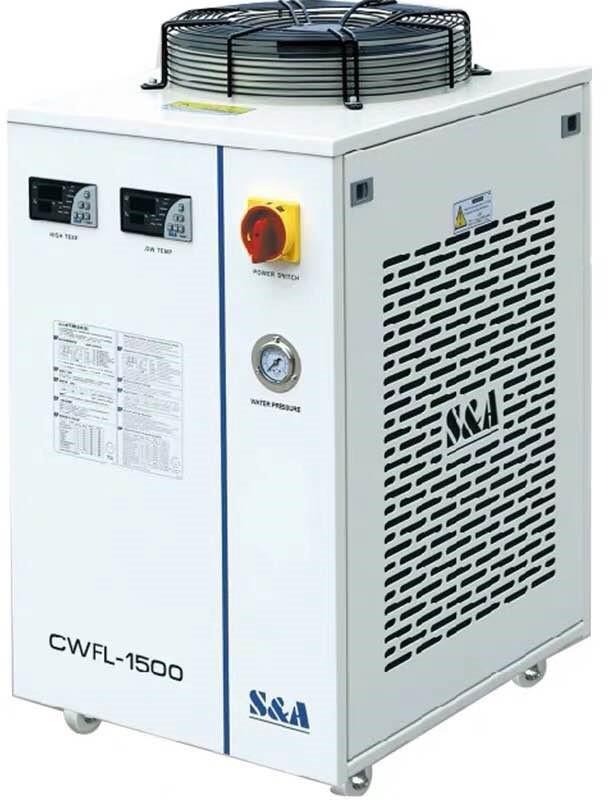

Sistema de resfriamento a água (Chiller) para resfriar o laser, cabeçote e o quadro elétrico.

Módulo: Assistência Remota

O modulo “Assistência Remota” para diagnósticos remotos e serviço de suporte ao cliente opera via uma conexão de Internet. Reduz os tempos de máquina parada e os números de intervenções.

A máquina é conectada, via internet, aos computadores do Call Center da DARDI Service, onde nossos técnicos especializados estarão prontos para acesso remoto ao CNC da máquina.

Parâmetros

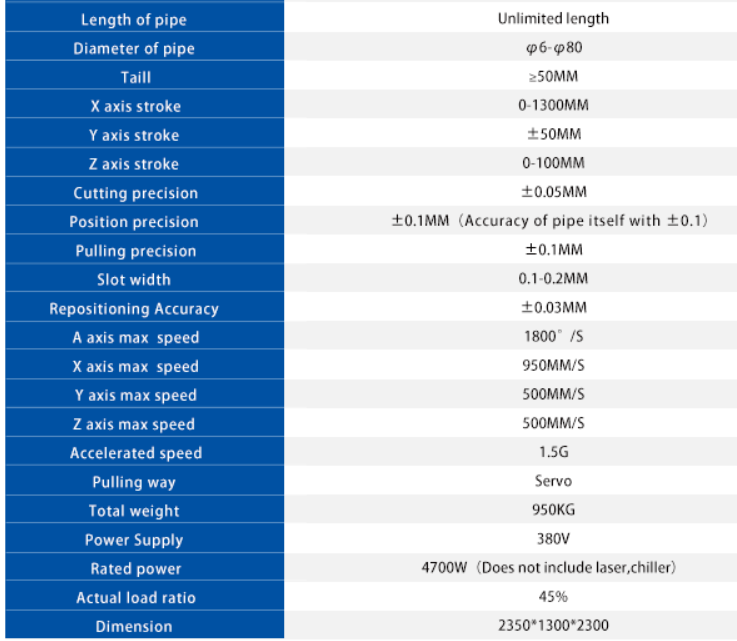

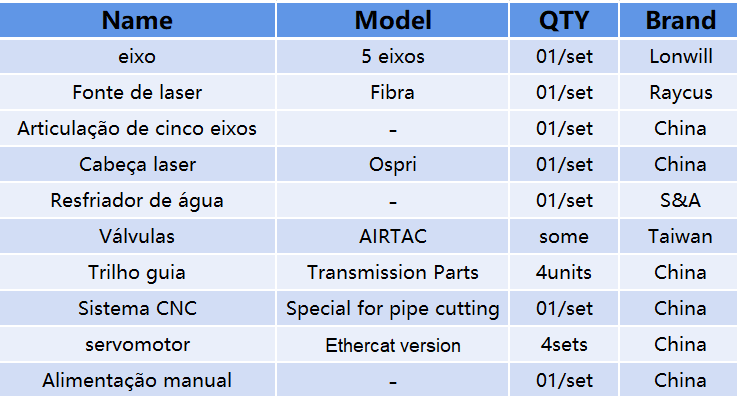

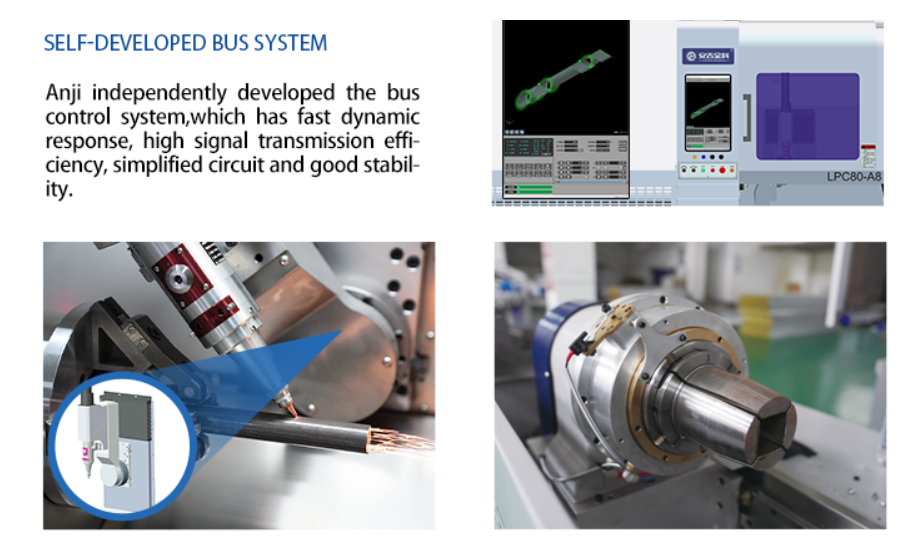

Configuração:

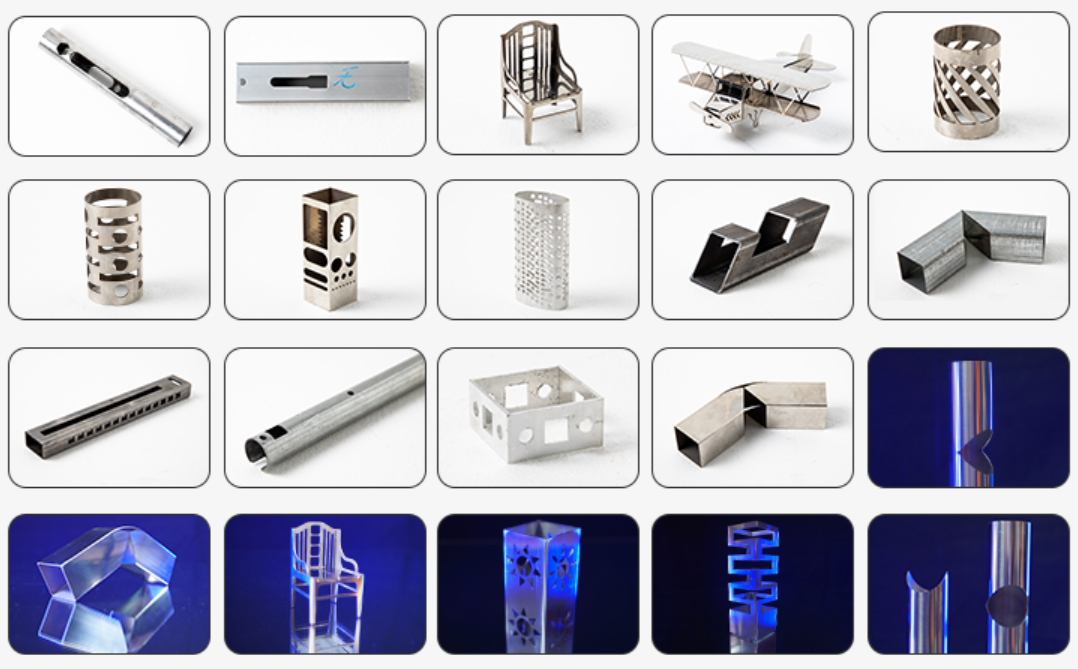

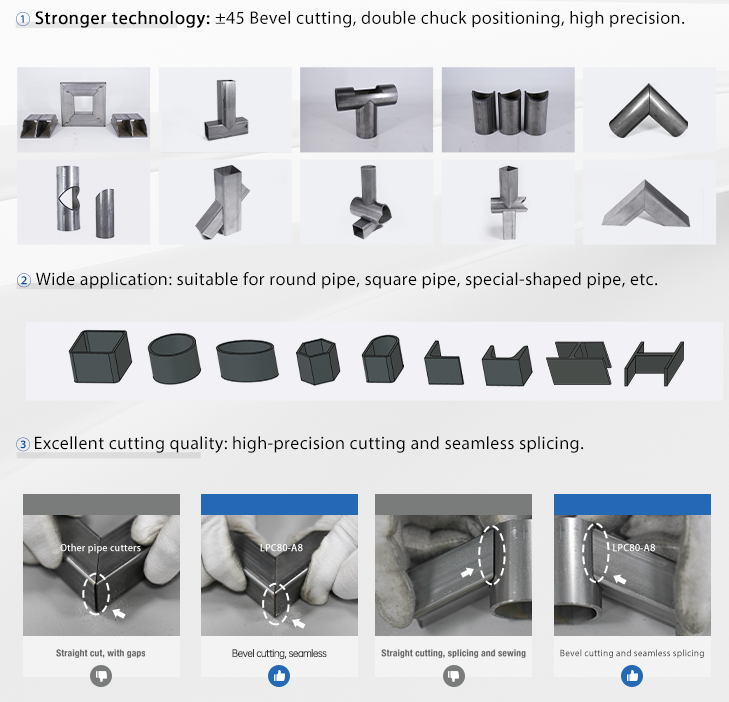

Amostras:

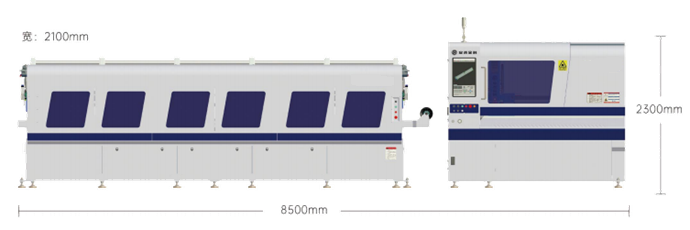

Layout:

OPCIONAL: Cabeçote 3D Chanfrador

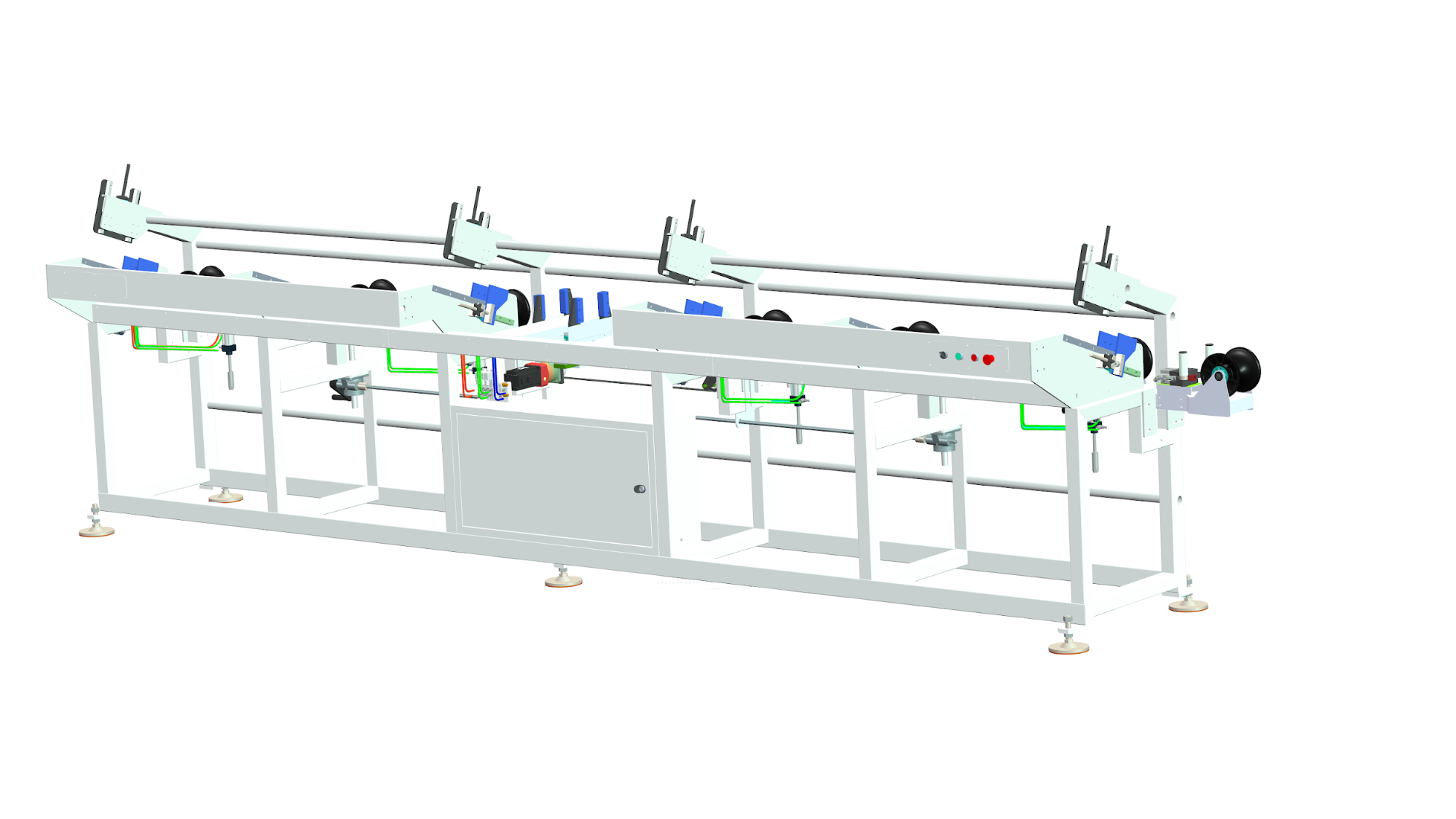

OPCIONAL: Carga Automática de Tubos

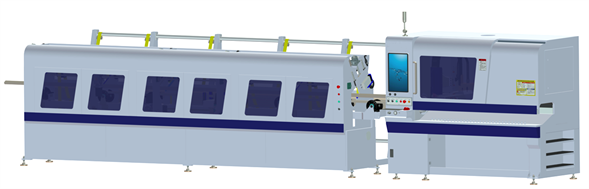

OPÇÃO 1: FULL Automático – Fechado (Indústria 4.0)

Conveniente, inteligente, eficiente
Ajuste automático da largura da calha do material, altura do centro do tubo, altura do material, posição do material

Alta precisão, suporte de acompanhamento
A alimentação do material é desobstruída para garantir a precisão do tubo

Função de reconhecimento automático
Com detecção do sensor de deslocamento, meça automaticamente a largura após a fixação, ajuste a direção de alimentação

• 2s de carregamento ultrarrápido
• Identificação automática da largura do tubo
• Tubo retangular mantém a concentricidade

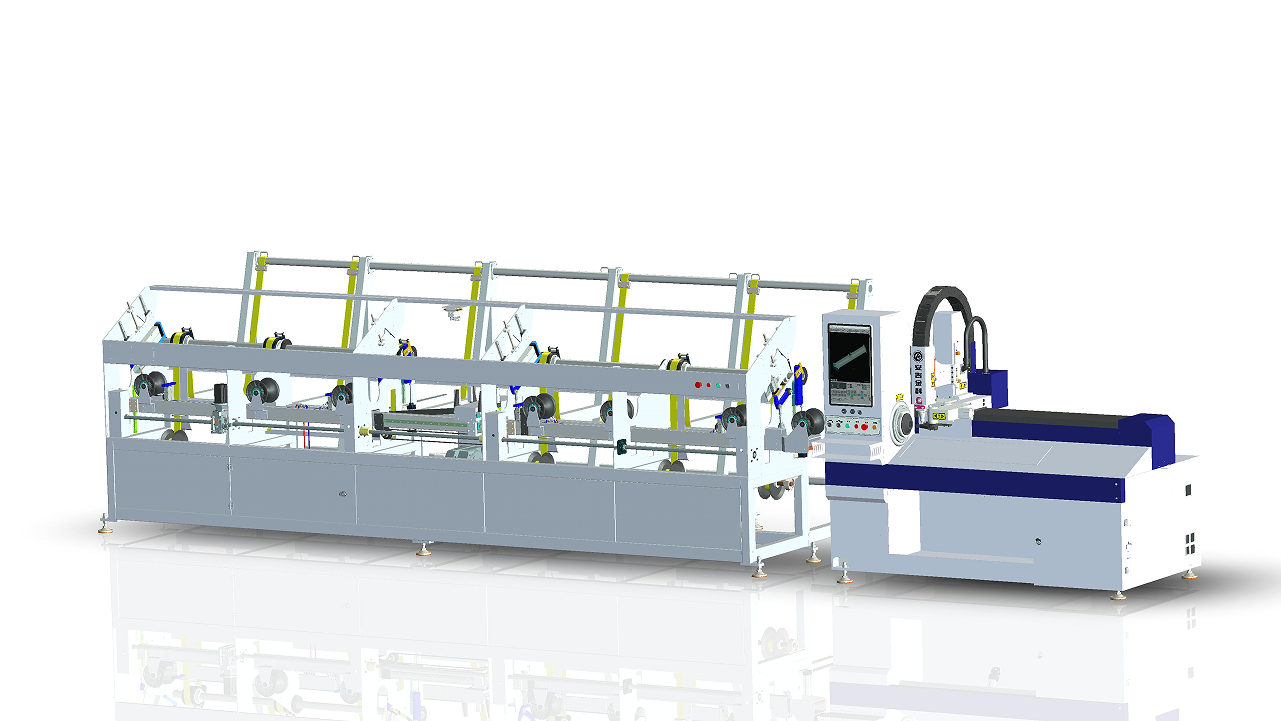

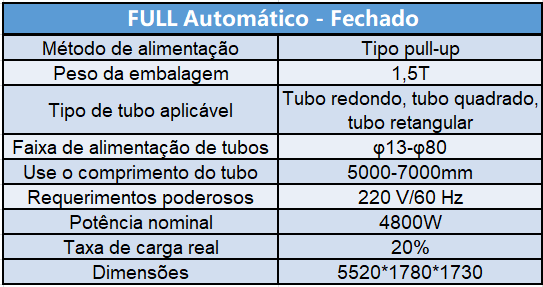

OPÇÃO 2: FULL Automático - Aberto

• Capacidade de enchimento: 1,5T
• Adequado para tipo de tubo: tubo redondo, tubo quadrado, tubo retangular
• Faixa de alimentação do tubo: φ13- φ80
• Comprimento de alimentação do tubo: 5000-7000 mm
• Requisitos de fonte de alimentação: 220v/60HZ
• Potência nominal: 3300w
• Taxa de carga real: 20%

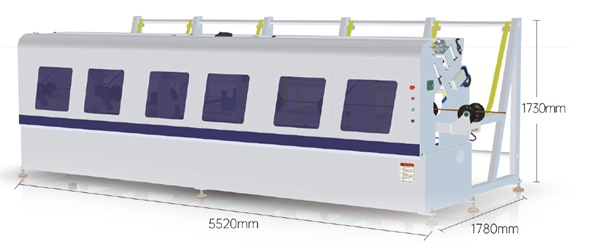

• Dimensões externas: 5520*1780*1730 mm

OPÇÃO 3: SEMI Automático

• Método de alimentação: Linha crua
• Capacidade de enchimento: 350 mm (precisa de personalização)
• Adequado para tipo de tubo: tubo redondo, tubo quadrado, tubo retangular
• Faixa de alimentação do tubo: φ13- φ100
• Comprimento de alimentação do tubo: 5000 -7000 mm
• Fonte de alimentação: 220V/60Hz
• Potência nominal: 1500W
• Taxa de carga real: 20%
• Dimensões externas: 5520*1080*1620 mm
Natureza:
• 1: Alimentação automática tipo descarga: ajusta automaticamente a altura central do tubo, ajuste manualmente a largura da calha.
• 2: Suporte de acompanhamento de alta precisão, alimentação desimpedida com o material de suporte, para garantir a precisão de corte do tubo.
• 3. Função de identificação automática: com detecção de sensor de deslocamento, mede automaticamente a largura após a fixação, ajusta a direção de alimentação.

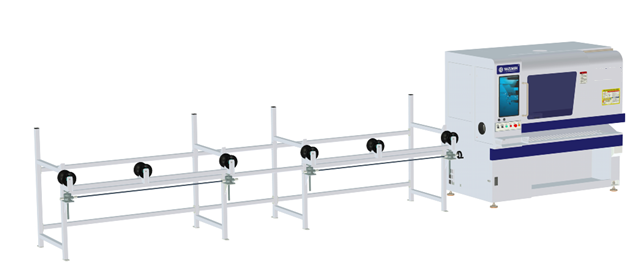

OPÇÃO 4: Manual

• Método de alimentação: Manual
• Capacidade de enchimento: 1T
• Faixa de alimentação do tubo: φ6- φ110
• Potência nominal: 0W
• Taxa de carga real: 20%
• Dimensões externas: Dimensões externas
• Aplicar intervalo: 10-80mm

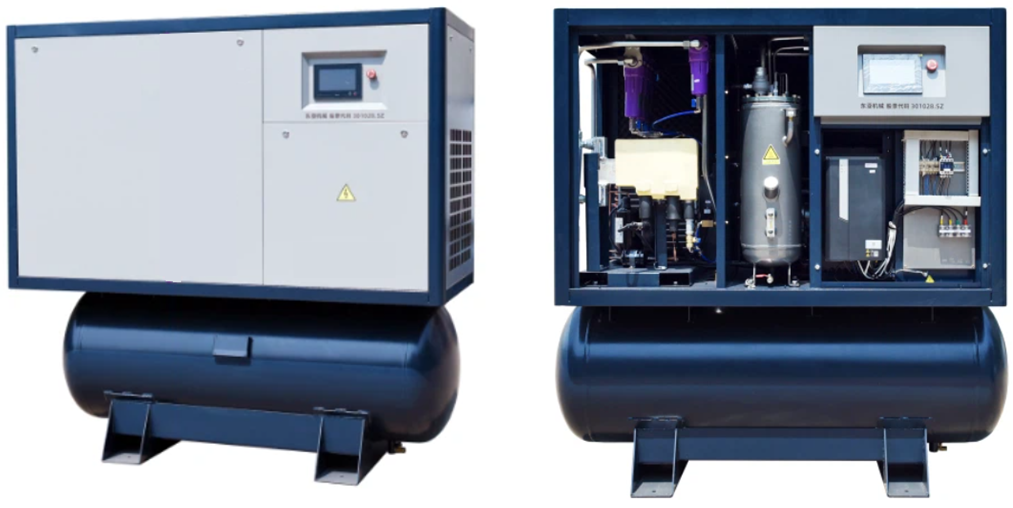

OPCIONAL: Kit Compressor de Ar

Reduza custos na sua operação, corte com Ar Comprimido ao invés dos gases tradicionais como Oxigênio e Nitrogênio.

Corte até 30% mais rápido. Consulte limite de espessuras.

Kit Acompanha:
• Compressor 16 Bar 22 KW
• Secador
• Tanque de Acumulação
• Filtros

Dimensões: 1712(c) x 800 (p) x 1860 (a) mm
