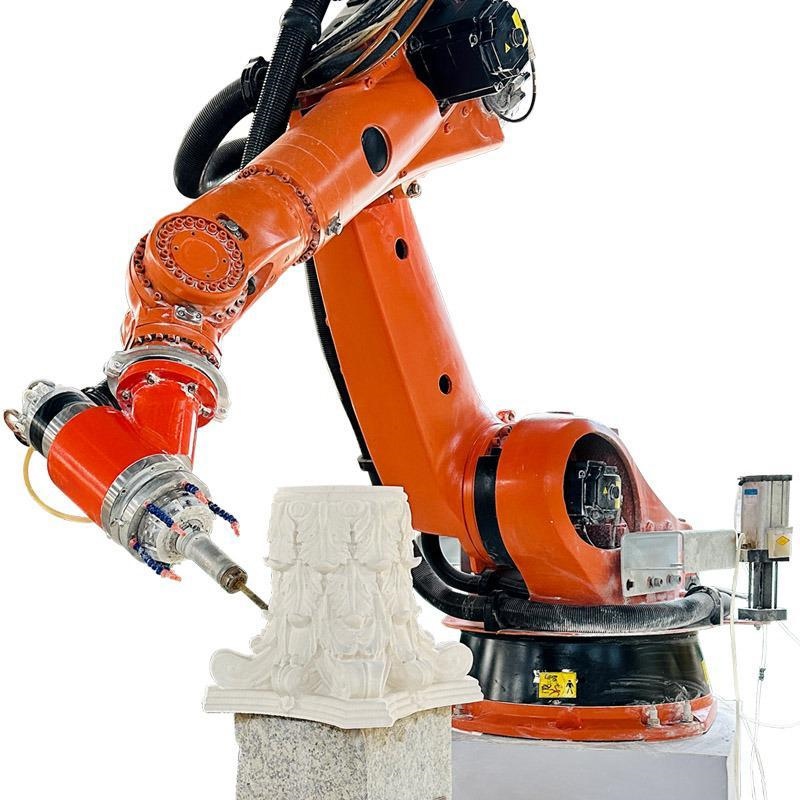

Corte/Usinagem 3D com Robô

(Ferramentas / Robô KUKA 6 eixos + Mesa Integrada = 7 eixos)

1. APRESENTAÇÃO:

Corte facilmente pedras, com o desenho 3D ou usando o opcional scanner 3D

Trabalhe de forma rápida e eficiente com precisão de trilha contínua extremamente alta
Circunferência de trabalho de 3100 mm
O software pode realizar a automação de processamento de escultura de modelagem 3D complexa
Robôs de roteamento podem produzir mais peças por hora do que roteamento manual ou roteamento de máquina CNC
Robôs aumentam a produtividade, repetibilidade e qualidade, ao mesmo tempo em que ajudam a simplificar uma aplicação tediosa e complexa.

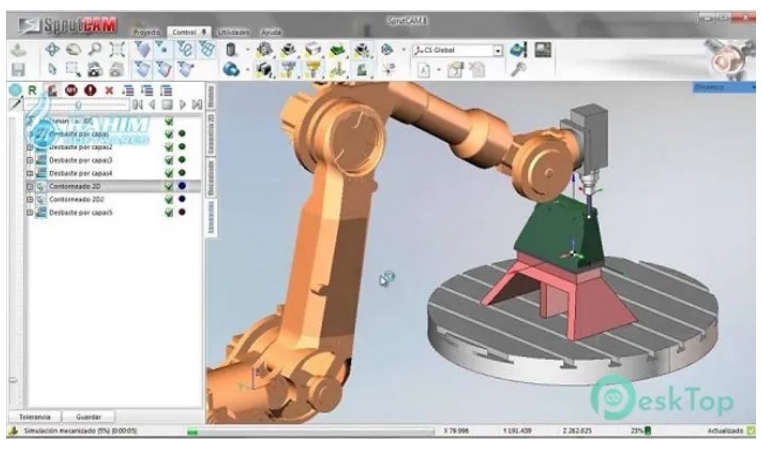

2.1 Software SprutCAM

--- sempre a versão mais recente do software off-line

Software tudo em um para programação de robôs industriais (CAD+CAM+OLP)

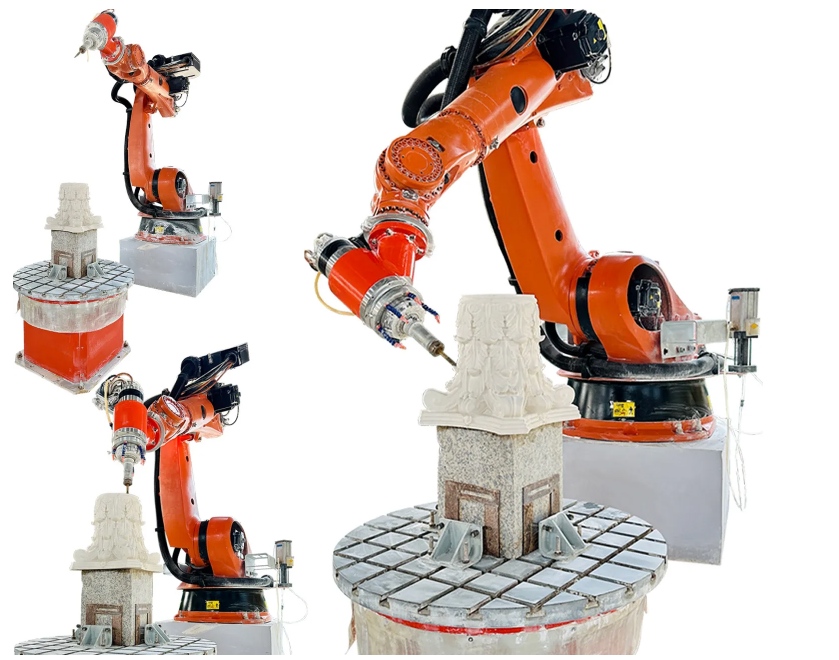

2.2 Robô 6 Eixos + Mesa Rotativa Integrada (7 Eixos)

O robô HLRB-7A3D de 6 eixos é um produto de automação integrada e desenvolvido secundariamente com base no robô KUKA, especialmente projetado para o processo de escultura em pedra 3D, muito forte, de alta precisão (eixo de alta velocidade integrado no braço), versátil e fácil de operar.

Ele usa o sistema de programação offline Sprut CAM para executar o processamento complexo de peças de trabalho. A configuração pode ser alterada à vontade. O robô pode trabalhar normalmente mesmo em ambientes hostis.

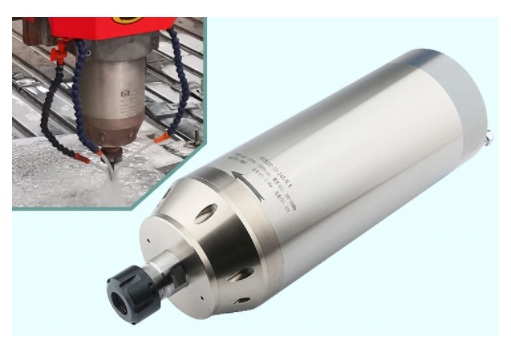

2.3 Eixo Rotativo de refrigeração a água

Potência: 15 kw
Velocidade de rotação: 18.500 rpm/min
Eixo refrigerado a água com mudança de frequência e tecnologia de rolamento de alta velocidade, produz baixo ruído, resposta rápida, alta velocidade de rotação e garante estabilidade para trabalho de longa duração.

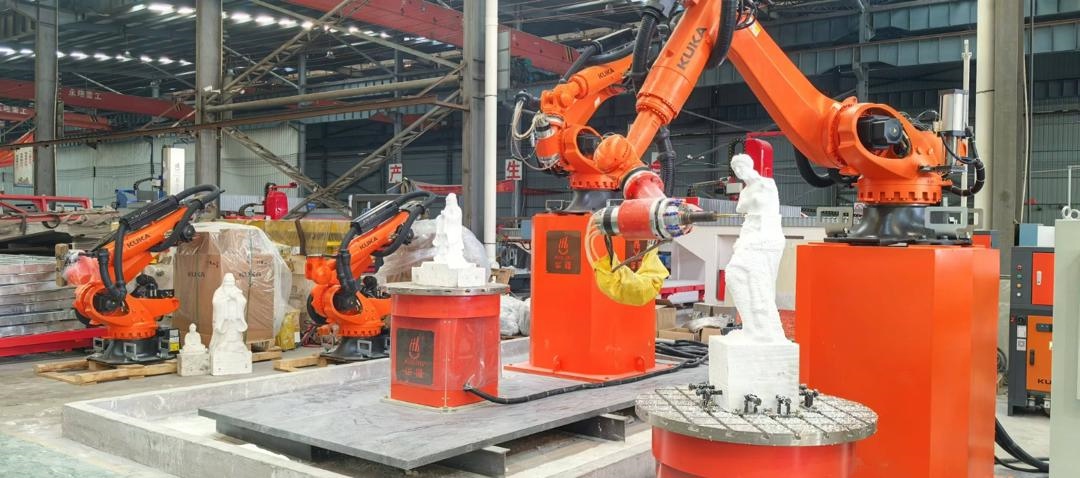

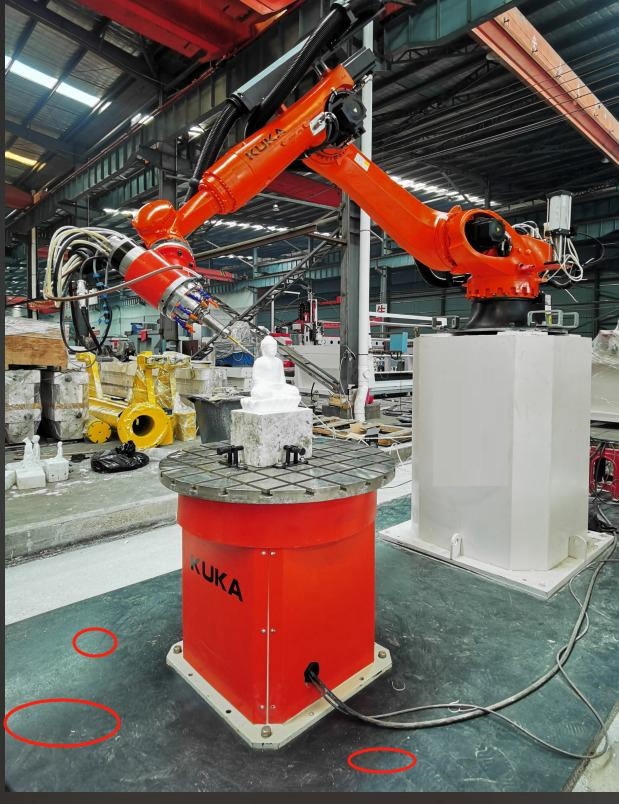

4. Na Prática:

Aplicação:

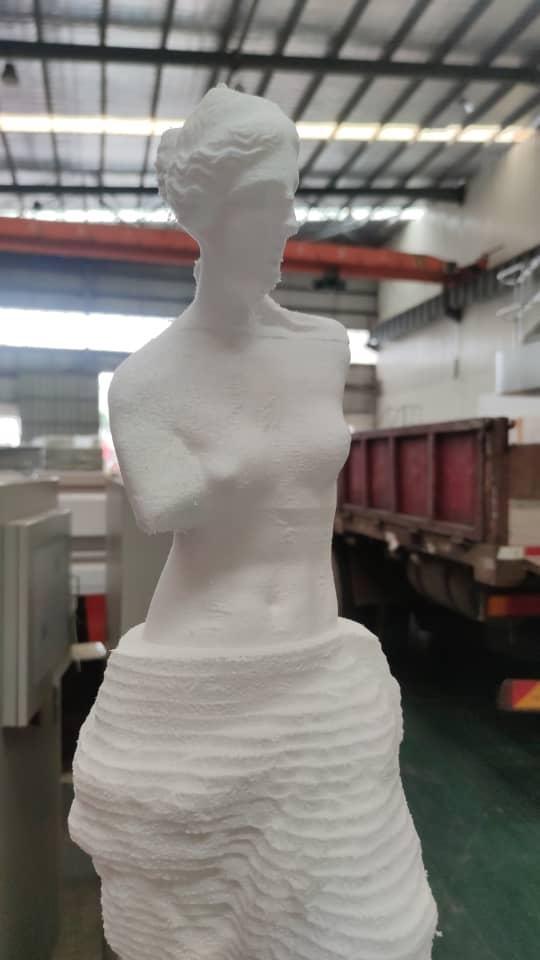

Estátuas de pedra, Esculturas de igrejas
Balaustradas de pedra, Colunas romanas, tampa e base de coluna
Artesanato em pedra, obras de arte
Tábuas funerárias/lápides

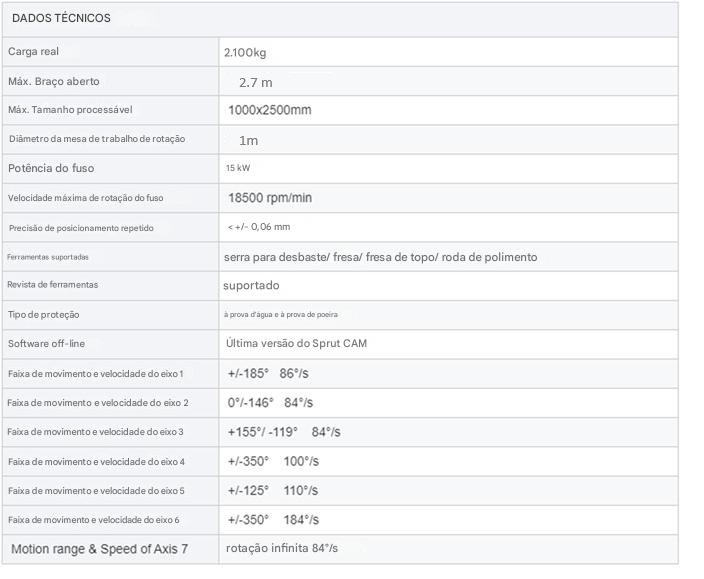

2. Configuração:

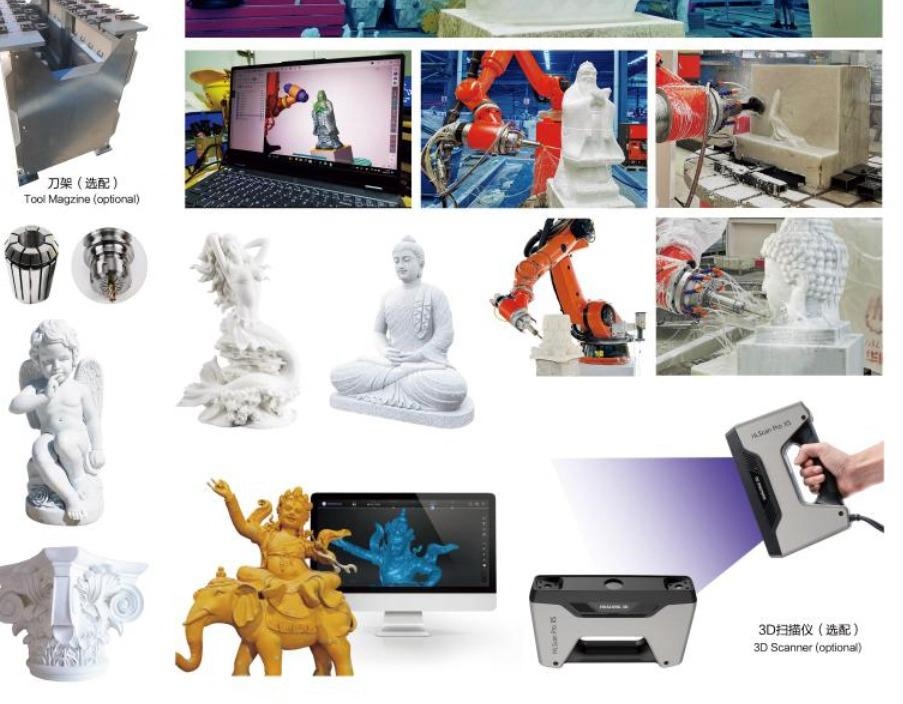

3. OPCIONAL: SCANNER 3D

O scanner tem design multifuncional e modular, oferece desempenho incomparável na captura de alta resolução e precisão pela digitalização de mão.

Ajuste de distância de ponto mínimo de 0,2 mm com algoritmo otimizado
Digitaliza uma gama mais ampla de objetos de cor escura ou preta e superfície metálica de fundição
Processa até 3.000.000 pontos por segundo no modo de varredura portátil
Menos de 0,5s para cada quadro no Modo de Varredura Fixa
Precisão de até 0,04 mm no modo de digitalização fixa

Acompanha:

Software ExScan com:

Pós-processamento de dados: simplificação, fechamento de furos, suavização, alisamento, apagar, etc
Medição de dados: Ajuste de coordenadas, criação de geométricas e dimensionamento
Formatos de saída incluem STL, OBJ, PLY, ASC, 3MF e P3.
Compatível com a maioria dos principais softwares de design 3D do mercado.
