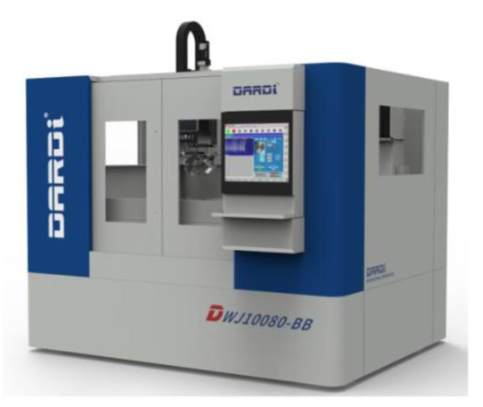

Mini Corte de Jato de Água

Especificações

Característica estrutural

• Estrutura separada é usada entre o corpo da máquina-ferramenta e a mesa de corte
• O corpo todo faz com que os equipamentos tenham estabilidade extrema.

Sistema de Controle

• Adote o controlador ESA (Itália)
• Yaskawa AC Servo Drive e Motor.

Sistema de Propulsão

• Sistema de fuso de esferas da empresa de Taiwan e o guia linear de Taiwan, garantindo precisão do corte, durabilidade e boa qualidade.

Sistema de Proteção

• Design de Proteção Particular: nova proteção de labirinto e eixo Z são de design especialmente fechado, o que pode fazer com que areia e água não corroam parafusos esféricos e trilhos guia.

Sistema de Lubrificação

• Adotar o próprio sistema de lubrificação, que pode produzir óleo automaticamente para alcançar todos os pontos do sistema e tornar o funcionamento do corpo da cama mais estável e conveniente.

Especificação

• Estrutura: estilo em consola.
• Tamanho da mesa de trabalho: 1000mm800m
• Curso no eixo X: 1000mm
• Curso do eixo Y: 800mm
• Curso do eixo Z: 150mm

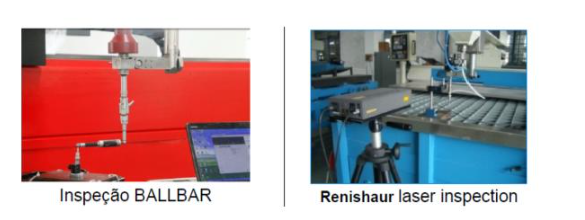

• Precisão de repetibilidade: ±0,05mm
• Velocidade de movimento para X、Y: 0-8m/min
• Precisão de corte: ±0,15mm
• Potência: 380VAC, 60Hz, 3 fases
• Dimensão do Contorno: 2800 X 2200 X 2200mm

sistema de corte abrasivo

O sistema de corte abrasivo é composto por cabeça de corte DSP7, interruptor de água de alta pressão e válvula de controle abrasivo DAADS-B.

Interruptor de água de alta pressão 1.2.1DWCH

• Válvula pneumática pode abrir e fechar água de alta pressão No momento.
• Controle automático pela função assistente CNC.

Válvula de controle abrasivo DCAS-C

• Suga areia automaticamente
• Ajustar a areia manualmente
• Controle de abrasivo automaticamente pela função assistente CNC.

Sistema de alta pressão C50V-B

• Intensificador supremo de alta pressão
• Bolsa de ferramentas especiais
• Peças sobressalentes junto com a máquina.
• Manual de manutenção do sistema

Especificação técnica principal da seguinte forma:

• Pressão máxima: 410MPa (600000PSI)
• Capacidade máxima de fluxo: 3.7L/min
• Potência do sistema: 37KW/50hp
• Potência: 380VAC, 50Hz, 3 fases
• Motor automático de resfriamento da Siemens
• Montagem y da bomba de pressão constante RexRoth
• Função de descarga automática (liberar a água de alta pressão dentro do acumulador de ultraalta pressão após o desligar, prevenir lesões
• Controle de PLC
• Vem com uma máquina refrigerada a ar embutida por padrão. Dependendo de requisitos para que possa ser substituído por um módulo de trocador de calor refrigerado a água,
• ou ambos os módulos refrigerados a ar e refrigerados a água podem ser removidos em favor de um sistema externo resfriado a óleo.

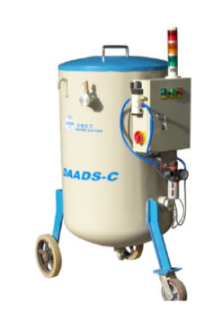

Reservatório de Abrasivo

• Ele oferece a função de armazenar abrasivos para a máquina de corte a jato de água e transferir automaticamente materiais abrasivos para o funil abrasivo, o que pode melhorar o grau de automação do equipamento e reduzir a intensidade de trabalho dos operadores.
• Capacidade: 170 litros.
• Sensores de alta precisão podem lembrar os operadores quando materiais de areia precisam ser reabastecidos.
• Indicação de status de funcionamento.
• Pressão de trabalho: 0,2 - 0,3 Mpa.
• Temperatura de funcionamento: 5 - 40 °C.
• Válvula de proteção de pressão.
• Dispositivo de separação óleo-água.
• Tamanho (D×H): 0,6m × 1,3m.

Informações técnicas junto com a máquina

• Peças de reposição, ferramentas especiais, documentos técnicos relacionados à máquina

Requisito elétrico

• 380VAC、60Hz
• 125A

Necessidade de recursos

• Pressão de fornecimento de ar comprimido: >6KG/cm2
• Suprimento de ar comprimido: >0,3m³/min
• Fornecedor de mangueira de ar do cliente: 8mm do recurso de ar até a válvula de ar da mesa de corte.

Necessidade de recursos hídricos

• Pressão para entrada de água: 2-4 KG/cm² 、Min usando capacidade de água: 8l/min
• Colocar a mangueira de água no equipamento conforme o desenho

Consumíveis / Hora máquina

• Consumo de Abrasivo: 20 Kg/h (Custo Abrasivo: R$ 4/Kg) = R$ 80/h
• Consumo de Energia: 37 kw/h = R$ 20/h
• Consumo de Água: 180L/h (5m3 = R$ 37) (1m3 = 1.000L) = R$ 1 /h
• Manutenção: = R$ 1 /h
• Operador: (salario R$ 3mil/mes) = R$ 18/h
• TOTAL: Hora Máquina: ~ R$ 120 /h

Manutenção Preventiva

• Kit de Alta Pressão (em torno de 400 ~ 500h - só troca se tiver vazamento): R$ 400
• Tubo de mistura (so se usar abrasivo): R$ 580
